立形マシニングセンタ ACE CENTER MB-V series

動画で見る製品・技術情報

MB-V series[Short ver.]
MB-V series[Short ver.]
生産性・加工品位・操作性すべてを高次元で実現するグローバルスタンダード立形マシニングセンタ

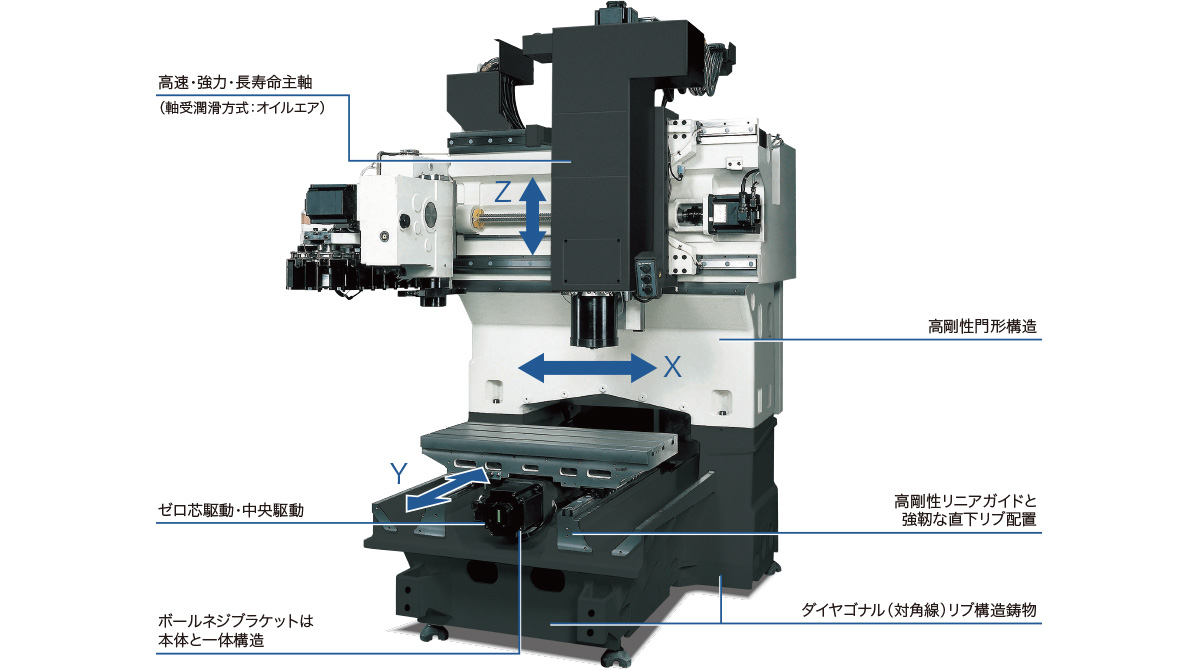

期待を上回る生産性を実現する高剛性構造

  • 3D-CAD、FEM解析を駆使した高剛性本体構造
  • 門形MCで実績のある高剛性門形構造
  • 送り軸軸受のブラケット・本体一体構造

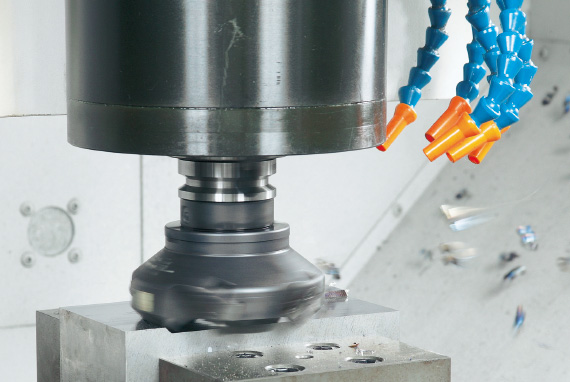

重切削も難なくこなす強力主軸

切削能力 504cm3/min(フライス加工)
672cm3/min(エンドミル加工)

8,000min-1(No.40)/6,000min-1(No.50)強力主軸(標準仕様)

工具主軸回転速度
min-1
切削速度
m/ min
送り速度
mm /min
切削幅
mm
切込量
mm
切削量
cm3 /min
ø80正面フライス8枚刃(サーメット)8952252,600562.5364
ø20エンドミル7枚刃(超硬)側面3,6602304,300420344
ø50スローアウェイドリル1,000157150
タップ M30P3.5318301,11360%
(主軸負荷)

※表は左右にスクロールします

(被削材:S45C)

15,000min-1(No.40)広域主軸(特別仕様)

工具主軸回転速度
min-1
切削速度
m/ min
送り速度
mm /min
切削幅
mm
切込量
mm
切削量
cm3 /min
ø80正面フライス8枚刃(サーメット)8952253,000563504
ø20エンドミル7枚刃(超硬)側面4,0002514,800720672
ø63スローアウェイドリル720142108
タップ M30P3.5318301,11366%
(主軸負荷)

※表は左右にスクロールします

(被削材:S45C)

12,000min-1(No.50)広域主軸(特別仕様)

工具主軸回転速度
min-1
切削速度
m/ min
送り速度
mm /min
切削幅
mm
切込量
mm
切削量
cm3 /min
ø80正面フライス8枚刃(サーメット)8952253,000563504
ø20エンドミル7枚刃(超硬)側面4,0002512,8001220672
ø63スローアウェイドリル909180137
タップ M36P410612424

※表は左右にスクロールします

(被削材:S45C)

部品加工の品質アップを実現

高精度加工

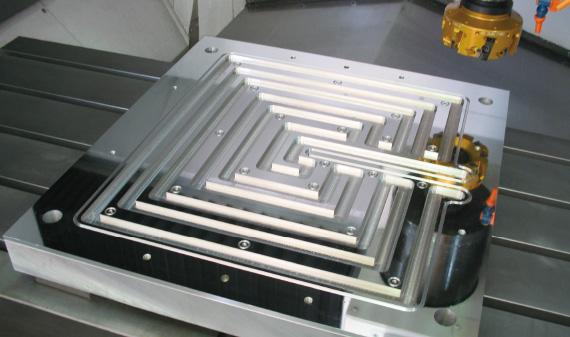

■平面度 3μm(実績値)
  • 加工機:MB-66VA
  • 加工部品:プレート(液晶関係部品)
  • 材質:A5052
  • 寸法:560×600×60mm
  • 加工時間:50分

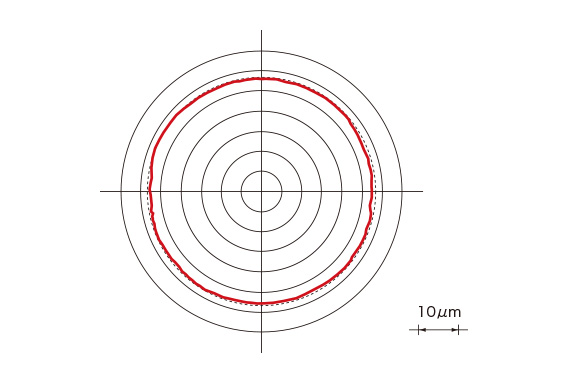

■真円度1.65μm(実績値)
  • 加工機:MB-56VA
  • 外径:ø150mm
  • 材質:Al
  • 主軸回転速度:8,000min-1
  • 送り速度:2,000mm/min

位置決め精度

MB-46VA アブソスケール仕様 実績例(ISO230-2による測定方法)

■両方向位置決めの正確さ
  • X軸(移動量 560mm)1.7μm
  • Y軸(移動量 460mm)2.4μm
  • Z軸(移動量 460mm)2.2μm
■両方向位置決めの繰返し性
  • X軸(移動量 560mm)1.0μm
  • Y軸(移動量 460mm)1.3μm
  • Z軸(移動量 460mm)1.0μm

※上記実績値は当社工場内でISO230-2に準拠した試験方法によって得られた数値です。精度を保証するものではありません。

サーモフレンドリーコンセプト

独自の構造設計と熱変位制御技術により、驚異的な加工精度を実現する「サーモフレンドリーコンセプト」
わずらわしい寸法補正や暖機運転から開放され、長時間の連続運転や工場温度環境の変化にも抜群の寸法安定性を発揮します。

機械仕様

MB-66VA/VB機械仕様

スペックMB-66VA
MB-66VB
テーブル作業面の
大きさ
mm1,530×660
最大積載質量kg1,500
主軸回転速度min-18,000、15,000、
6,000、12,000
テーパ穴No.40、No.50
最大トルクN・m198/135(5分/連続)、
199/146(5分/連続)
送り速度早送り速度m/minX:40、Y:40、Z:32
電動機主軸用電動機kW11/7.5(10分/連続)、
22/18.5(10分/連続)、
26/18.5(10分/連続)
ATC工具収納本数20
(32、48)
機械の大きさ機械の高さmm3,295
所要床面の
大きさ
mm3,035×3,325
制御装置OSP

※表は左右にスクロールします
