技術・ソリューション プレミアムソリューション
加工データを自動で補整、
手間なく金型の面品位を向上
手間なく金型の面品位を向上
Hyper-Surfaceは従来のSuper-NURBSによる曲面適応加速度制御に加え、
CAMから出力された加工データの乱れをNC上で補整し、
形状精度を保ちつつ、 面品位を向上する機能です。
- 生産現場の課題
- 加工データの指令点の乱れが
加工面品位に悪影響を及ぼす -
- ・加工データのバラつきで加工面に乱れ、スジ目が生じる。
- ・支給されたデータでは修正が困難。
- ・スジ目の修正のため、手仕上げ磨き工程に余分な時間がかかる。
- 加工データの指令点の乱れが
- 導入メリット
- 加工データの修正なしで
面品位を向上 -
- ・手仕上げ磨き工程の時間を削減します。
- ・スジ目やエッジの不揃いを低減します。
- 加工データの修正なしで
指令位置や送り速度のバラつきをなくし加工面品位を向上

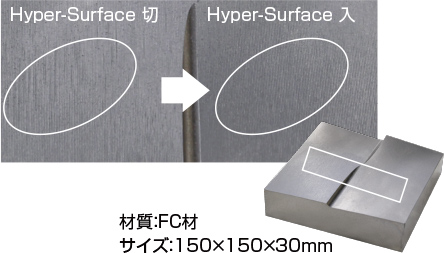

CAMから出力された加工データの指令位置の微小なバラつきを自動で補整。
また、コーナー部での加工パス毎の通過速度を揃えます。
これにより、送り速度が安定し、加工面品位が向上します。
| 加工内容 | 工具 | 主軸 回転速度 ［min-1］ |
送り速度 ［mm/min］ |
ピックフィード ［mm］ |
深さ方向の 切込み ［mm］ |
|---|---|---|---|---|---|
| 走査線加工 | ø10ボール エンドミル |
15,000 | 6,000 | 0.2 | 0.1 |
隣接する加工パスを揃え、スジ目を低減

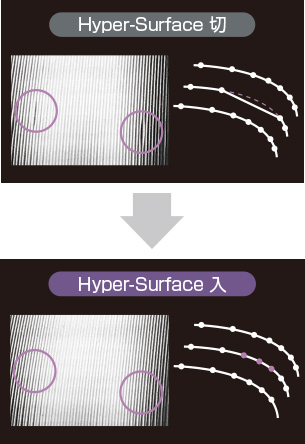

隣接する加工パス間のズレを補整し、スジ目やエッジの不揃いを低減します。
| 工具 | 主軸 回転速度 ［min-1］ |
送り速度 ［mm/min］ |
ピックフィード ［mm］ |
深さ方向の 切込み ［mm］ |
|---|---|---|---|---|
| ø30ボール エンドミル |
10,000 | 5,000 | 0.5 | 0.1 |
