生産性・加工品位・操作性すべてを高次元で実現するグローバルスタンダード立形マシニングセンタ

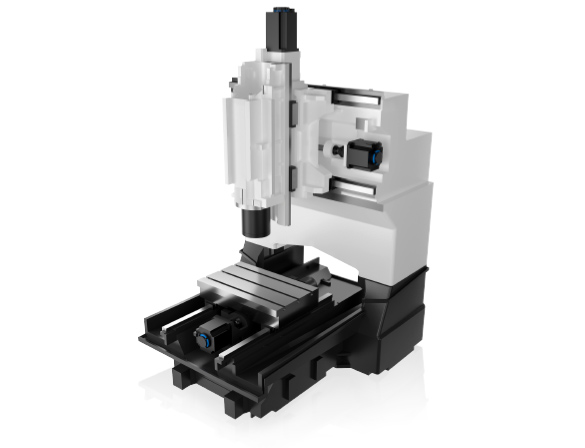

期待を上回る生産性を実現する高剛性構造
  • ・3D-CAD、FEM解析を駆使した高剛性本体構造
  • ・門形MCで実績のある高剛性門形構造
  • ・送り軸軸受のブラケット・本体一体構造
期待を上回る生産性を実現する高剛性構造
重切削も難なくこなす強力主軸
切削能力
504cm3/min(フライス加工)
672cm3/min(エンドミル加工)
重切削も難なくこなす強力主軸
●8,000min-1(No.40)/6,000min-1(No.50)強力主軸(標準仕様)
工具 主軸回転速度
min-1
切削速度
m/
min
送り速度
mm
/min
切削幅
mm
切込量
mm
切削量
cm3
/min
ø80正面フライス8枚刃(サーメット) 895 225 2,600 56 2.5 364
ø20エンドミル7枚刃(超硬) 側面 3,660 230 4,300 4 20 344
ø50スローアウェイドリル 1,000 157 150 - - -
タップ M30P3.5 318 30 1,113 - - 60%
(主軸負荷)

(被削材:S45C)

●15,000min-1(No.40)広域主軸(特別仕様)
工具 主軸回転速度
min-1
切削速度
m/min
送り速度
mm/min
切削幅
mm
切込量
mm
切削量
cm3/min
ø80正面フライス8枚刃(サーメット) 895 225 3,000 56 3 504
ø20エンドミル7枚刃(超硬) 側面 4,000 251 4,800 7 20 672
ø63スローアウェイドリル 720 142 108 - - -
タップ M30P3.5 318 30 1,113 - - 66%
(主軸負荷)

(被削材:S45C)

●12,000min-1(No.50)広域主軸(特別仕様)
工具 主軸回転速度
min-1
切削速度
m/min
送り速度
mm/min
切削幅
mm
切込量
mm
切削量
cm3/min
ø80正面フライス8枚刃(サーメット) 895 225 3,000 56 3 504
ø20エンドミル7枚刃(超硬) 側面 4,000 251 2,800 12 20 672
ø63スローアウェイドリル 909 180 137 - - -
タップ M36P4 106 12 424 - - -

(被削材:S45C)

部品加工の品質アップを実現
高精度加工
  • ■平面度 3μm(実績値)
    • ・加工機:MB-66VA
    • ・加工部品:プレート(液晶関係部品)
    • ・材質:A5052
    • ・寸法:560×600×60mm
    • ・加工時間:50分
    部品加工の品質アップを実現 高精度加工
  • ■真円度 1.65μm(実績値)
    • ・加工機:MB-56VA
    • ・外径:ø150mm
    • ・材質:Al
    • ・主軸回転速度:8,000min-1
    • ・送り速度:2,000mm/min
    部品加工の品質アップを実現 高精度加工
位置決め精度
MB-46VA アブソスケール仕様 実績例(ISO230-2による測定方法)
  • ■両方向位置決めの正確さ
    • ・X軸(移動量 560mm)1.7μm
    • ・Y軸(移動量 460mm)2.4μm
    • ・Z軸(移動量 460mm)2.2μm
  • ■両方向位置決めの繰返し性
    • ・X軸(移動量 560mm)1.0μm
    • ・Y軸(移動量 460mm)1.3μm
    • ・Z軸(移動量 460mm)1.0μm

※上記実績値は当社工場内でISO230-2に準拠した試験方法によって得られた数値です。精度を保証するものではありません。

サーモフレンドリーコンセプト
独自の構造設計と熱変位制御技術により、驚異的な加工精度を実現する「サーモフレンドリーコンセプト」
わずらわしい寸法補正や暖機運転から開放され、長時間の連続運転や工場温度環境の変化にも抜群の寸法安定性を発揮します。

機械仕様

MB-46VA/VB・MB-56VA/VB機械仕様

他機種との比較ができます。仕様を比較する機種を選択してください。

スペック MB-46VA
MB-46VB
MB-56VA
MB-56VB
MILLAC 44V Ⅱ MILLAC 468V Ⅱ MILLAC 561V Ⅱ
テーブル 作業面の
大きさ
mm 760×460 1,300×560 630×400 1,050×460 1,350×560
最大積載質量 kg 500 900 250 500 1,000
主軸 回転速度 min-1 8,000、15,000、
6,000、12,000
8,000、15,000、
6,000、12,000
12,000 15,000、6,000 12,000、6,000、10,000
テーパ穴 No.40、No.50 No.40、No.50 No.40 No.40、No.50 No.40、No.50
最大トルク N・m 198/135
(5分/連続)
199/146
(5分/連続)
198/135
(5分/連続)
199/146
(5分/連続)
73.4/45.6
(15%ED/連続)
199/146
(5分/連続)
326/175
(15%ED/連続)
205/125
(3分/連続)
376/276
(30分/連続)
送り速度 早送り速度 m/min X:40、Y:40、Z:32 X:40、Y:40、Z:32 X、Y、Z:50 X:32、Y:32、Z:24 X:32、Y:32、Z:24
電動機 主軸用電動機 kW 11/7.5
(5分/連続)
22/18.5
(10分/連続)
26/18.5
(10分/連続)
11/7.5
(5分/連続)
22/18.5
(10分/連続)
26/18.5
(10分/連続)
15/11
(25%ED/連続)
26/18.5
(10分/連続)
18.5/11
(15%ED/連続)
22/18.5
(15分/連続)
15/11
(30分/連続)
ATC 工具収納本数 20
(32、48)
20
(32、48)
16
(24)
20
(30)
20
(30、40)
機械の大きさ 機械の高さ mm 2,746 2,746 2,400 2,790 2,825、2,755、2,930
所要床面の
大きさ
mm 1,976×2,810 2,546×3,123 OSP:1,600×3,440
FANUC:1,600×3,320
OSP:2,265×2,805
FANUC:2,200×2,780
2,650×3,285
制御装置 OSP OSP OSP/FANUC OSP/FANUC OSP/FANUC
MB-66VA/VB機械仕様

他機種との比較ができます。仕様を比較する機種を選択してください。

スペック MB-66VA
MB-66VB
MILLAC 611V Ⅱ
テーブル 作業面の
大きさ
mm 1,530×660 1,600×610
最大積載質量 kg 1,500 1,500
主軸 回転速度 min-1 8,000、15,000、
6,000、12,000
15,000、4,000、
6,000、12,000
テーパ穴 No.40、No.50 No.40、No50
最大トルク N・m 198/135(5分/連続)、
199/146(5分/連続)
199/146(5分/連続)
512/376(30分/連続)
376/276(30分/連続)
送り速度 早送り速度 m/min X:40、Y:40、Z:32 X:20、Y:20、Z:16
電動機 主軸用電動機 kW 11/7.5(10分/連続)、
22/18.5(10分/連続)、
26/18.5(10分/連続)
26/18.5 (10分/連続)、
15/11 (30分/連続)
ATC 工具収納本数 20
(32、48)
20
(30、42)
機械の大きさ 機械の高さ mm 3,295 2,910
所要床面の
大きさ
mm 3,035×3,325 3,410×3,525、3,410x3,695
制御装置 OSP OSP/FANUC
