- VTM-1200YB
- 旋削加工から傾斜面複合加工まで、大径大型部品の工程集約。
- ベベルギヤ加工
- 専用機を含む3機種分の加工を複合加工機で工程集約。VTM-1200YBによるベベルギヤ加工。

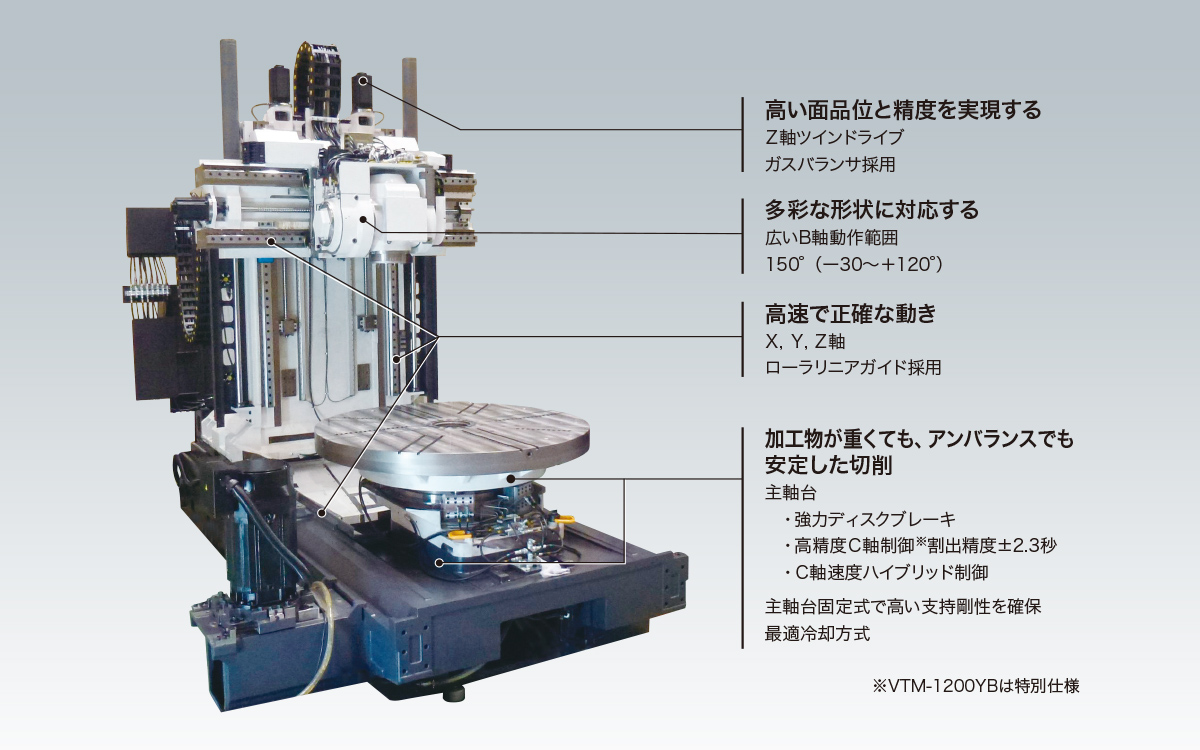

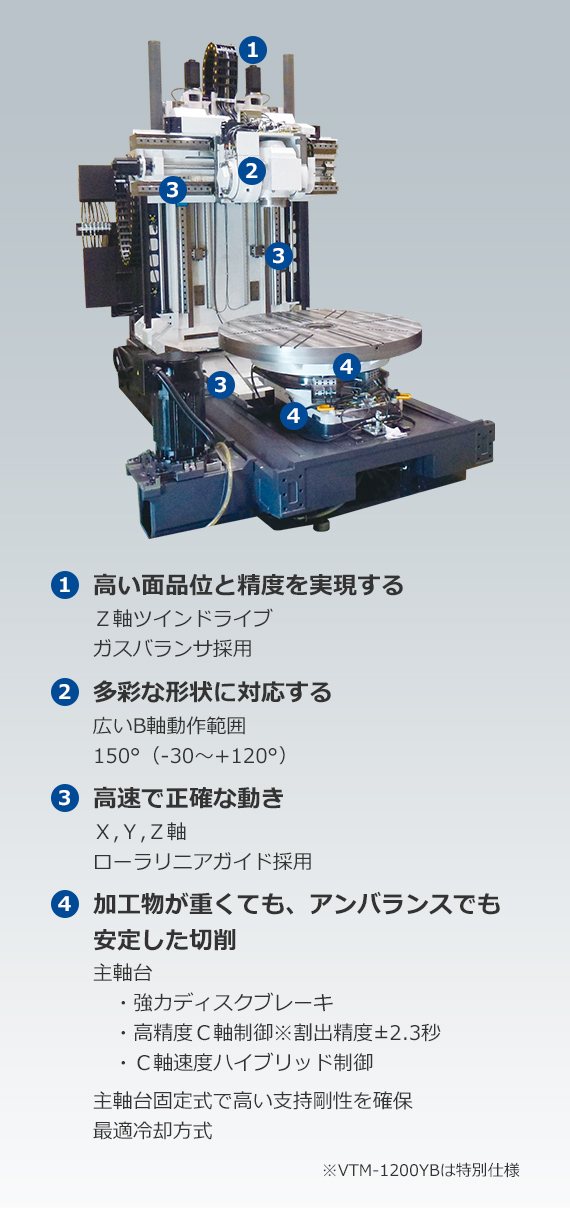

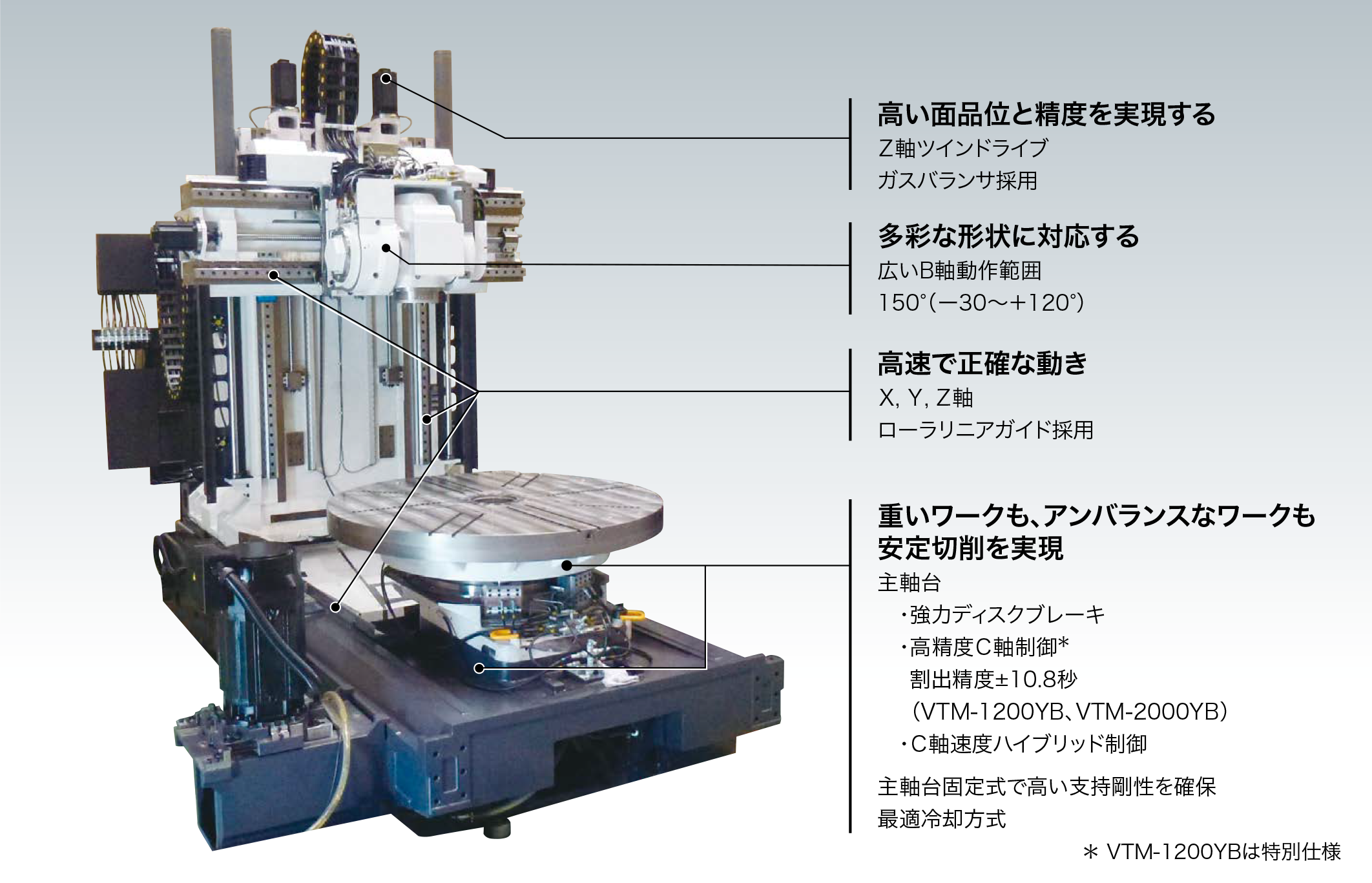

高い性能を発揮する優れた本体構造
安定加工を実現する高剛性構造
| 1. | ひねりや曲げに強い一体構造コラム |
| 2. | 剛性の高い主軸台固定式 |
| ● | アンバランスな加工物にも対応する主軸構造 | ||
| ● | 主軸軸受： | VTM-1200YB ø260 VTM-2000YB ø200＋スラスト軸受ø650 | |
| ● | 積載質量： | VTM-1200YB 3,000kg（チャック含む） 特別仕様 5,000kg VTM-2000YB 10,000kg（テーブル含まず） | |

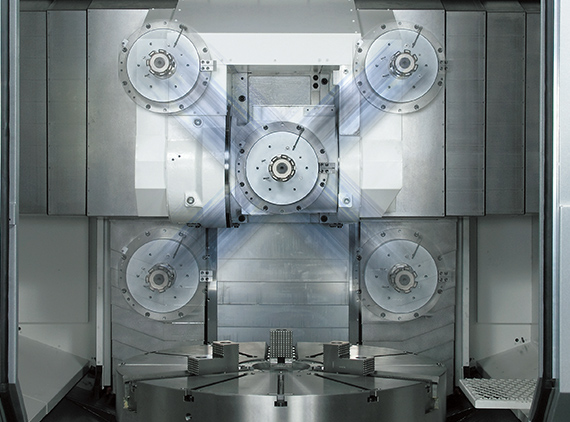

高速動作
| ● | 送り軸高速化 32m/min（X、Y、Z軸共） |
| ● | ATC時間短縮（C-C） 12.5sec |
| ● | B軸割出し時間短縮 2.4sec/90° |
難削材加工もこなす高い加工能力

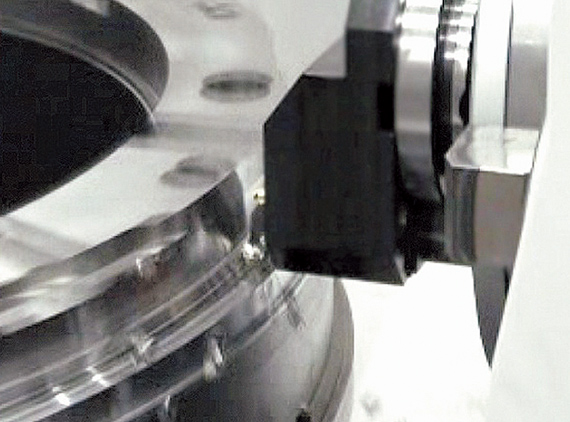

| 旋削加工 | ［VTM-2000YB実績値］ |
| 重切削 | 6.5mm2 |
| （ワーク材質 S45C） | |

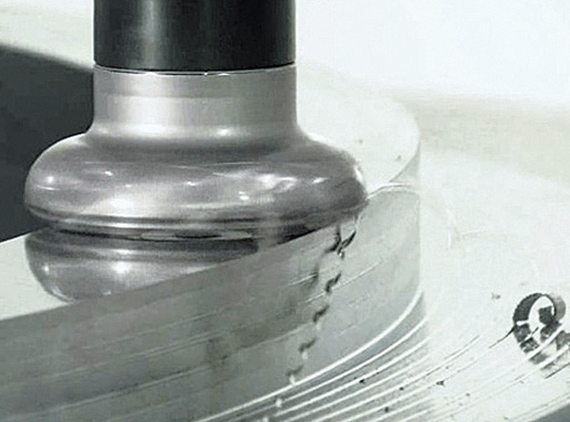

| ミーリング加工 | ［VTM-2000YB実績値］ |
| フライス加工切削量 | 1,000cm3/min |
| （ワーク材質 S45C、工具 ø100mm フライス 10枚刃） | |
※記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。
高精度制御

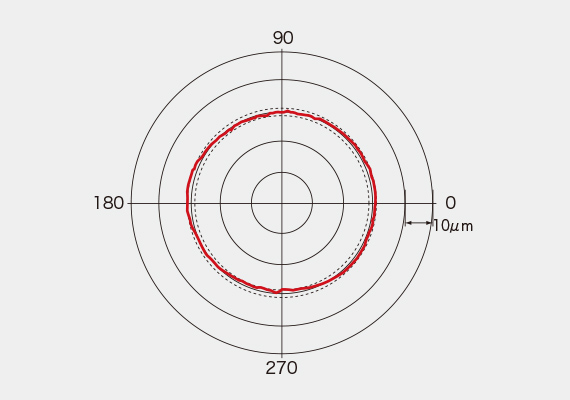

真円切削（X-Y平面）
| 真円度 | 2.1μm | （VTM-1200YB 実績値） |
| ワーク材質 ： | Al |
| 加工径 ： | ø115 |
| 加工幅 ： | 25 |
| 工具 ： | 超硬エンドミル ø13 4枚刃 |
| 切削速度 ： | 326m/min（8,000min-1） |
| 送り速度 ： | 1,000mm/min（0.03125mm/刃） |

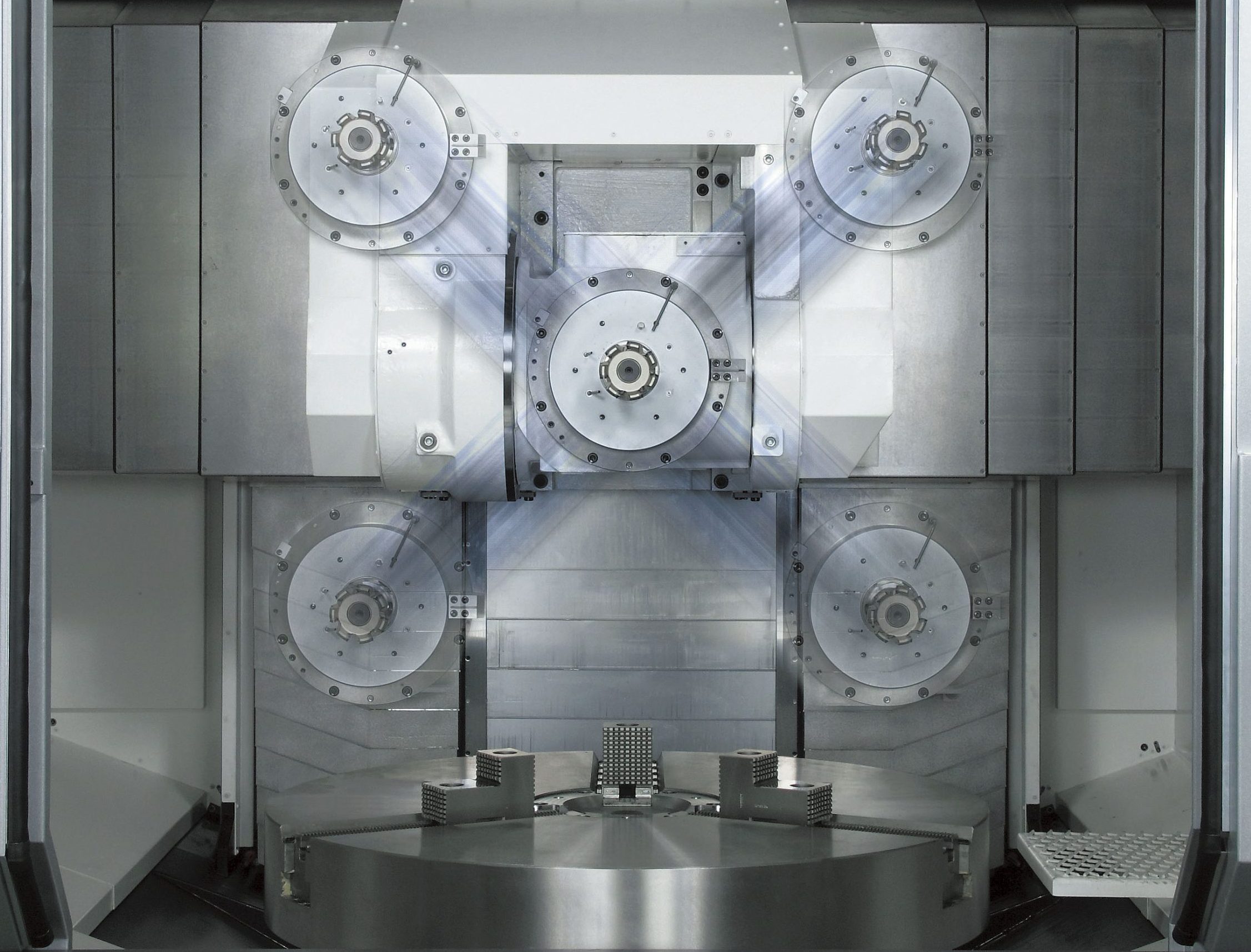

B軸制御
| 標準 ： | 0.001° | 割出 |
| 特別仕様 ： | NC-B軸（同時5軸制御） | |
※記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。

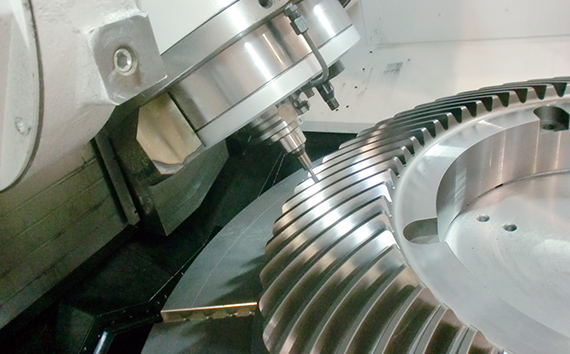

同時5軸加工：B軸NC制御（特別仕様）

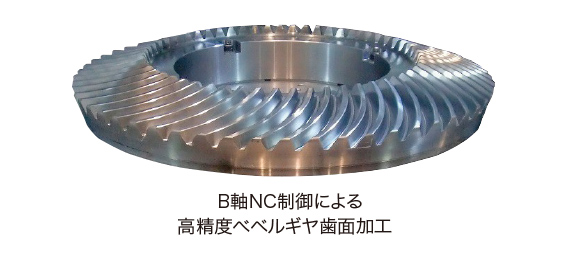

〈大型スパイラルベベルギヤの工程集約〉
高価な専用機を含む、3機種分の加工を複合加工機で工程集約。
設備費や据付スペースを大幅に削減することに加え、リードタイムを大きく短縮します。また、同時5軸制御（B軸NC）と高精度C軸により、高い加工精度を実現します。
| 単一ピッチ精度 JIS 5等級 （旧JIS 1級） 累積ピッチ精度 JIS 2等級 （旧JIS 0級） |
| ● | 主な仕様： | B軸NC制御 |
| 高精度C軸 | ||
| Super-NURBS（高速輪郭加工機能） |
| 歯面仕上げ加工 （焼入れ後 HRC60） 加工時間：17時間42分 |
基本情報
| 項目 | 単位 | VTM-1200YB | VTM-2000YB |
| 適応チャックサイズ | inch | 36、40 | – |
| 最大テーブルサイズ | ø mm | 1,250 | 2,000 |
| 最大加工径 | ø mm | 1,200 | 2,000 |
| 最大加工長（高さ） | mm | 1,080 | 1,400 |
| 主軸回転速度 | min-1 | 500 | 300 |
| 工具収納本数 | 本 | 36 | 36 |
| 主電動機 | kW | 30/22（30分/連続） | 30/22（30分/連続） |
| 機械の大きさ （W×D×H） | mm | 5,512×5,471×4,273 | 5,970×6,973×4,967 |
| 数値制御装置 | OSP / FANUC | OSP / FANUC |
※表は左右にスクロールします

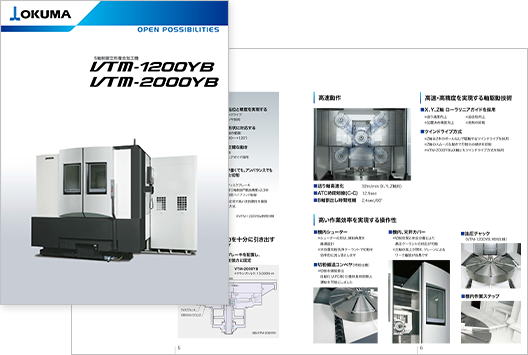

カタログダウンロード
