搭載されている知能化技術
動画で見る製品・技術情報
- MULTUS U3000
- 機械デザインを一新した新世代CNC OSP-P500搭載のMULTUS U3000。 水力発電用部品のガイドベーン加工。
- MULTUS U3000/4000
- 複合加工機の枠を超えた工程集約を実現するMULTUS U series。ミーリングでも旋削でも最高の加工能率を発揮。
- MULTUS U5000
- あらゆる方向からフレキシブルな加工を実現。計測までを機上でこなす究極の複合加工機。
- ギヤ加工
- 高精度ギヤ加工を簡単に。 MULTUS U3000によるギヤの内径・外径の旋削とスカイビング加工。
- ランディングギヤ加工
- 「ターニングカット」アプリを使用することで、アンバランスワークの旋削工程も専用機無しで集約！MULTUS U4000の傾斜軸加工のデモンストレーション。
- ロータ加工
- MULTUS U4000で、旋削・ミーリング荒加工からバレル工具を使用した高能率仕上げ加工までを1台で。
- ワンピンクランクシャフト加工
- ギヤ加工から穴開け加工までも含む工程を1台に集約。MULTUS U3000によるワンピンクランクシャフト加工。
- タービンディスク加工
- B軸旋削による1本工具加工で、曲面のつなぎ目段差を解消。 MULTUS U3000によるタービンディスク加工。
- 建機用減速ギヤ加工
- ギヤ加工も機上計測もこの1台で。MULTUS U4000による建機用減速ギヤ加工。
- 3D Machine View（機械外観）
- MULTUS U3000の3D外観動画。機械のスケール感や設置スペースを知りたい方へ。
あらゆる方向からフレキシブルな加工

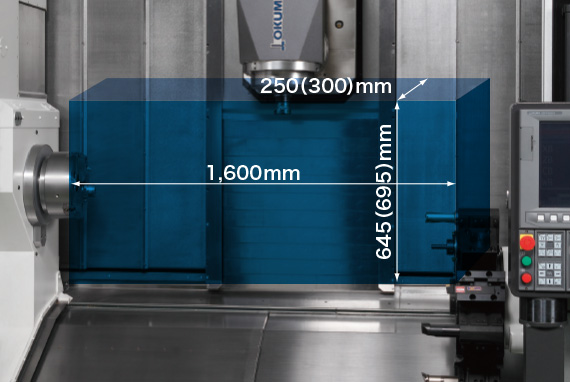

Y軸全域で強靭な削り
ミーリングが多い複雑形状部品に最適な広い加工範囲。
クラス最大のY軸ストロークを、充分に活かせる高剛性コラム移動式構造を採用し、Y軸全域において高精度な強力加工を可能としました。
※図は心間1,500を示す。（ ）はMULTUS U4000・MULTUS U5000

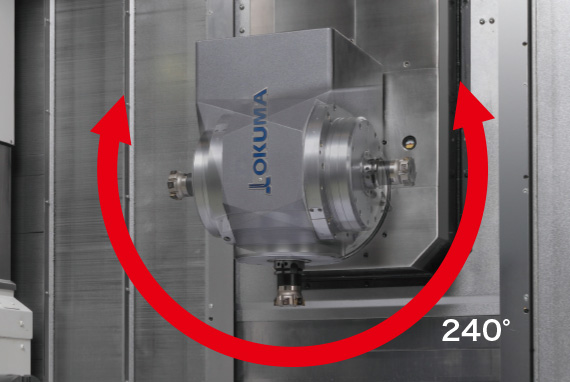

広いB軸旋回範囲 240°
B軸240°の広い旋回範囲により、メイン主軸、対向主軸とも同等の加工領域を持ちます。
また、NC-B軸仕様では、B軸駆動にバックラッシュゼロのローラギヤカムを採用することで、高精度同時5軸を実現しました。
C軸の高精度位置決め 0.0001°制御
メイン主軸、対向主軸ともに高精度な割り出しを可能とする高精度C軸を標準採用。
複雑形状の高精度加工を可能としました。
また、ミーリングの重切削を可能にする保持機構により、高精度と高能率加工の両立を実現しました。
ミーリングでも旋削でも最高の加工能率

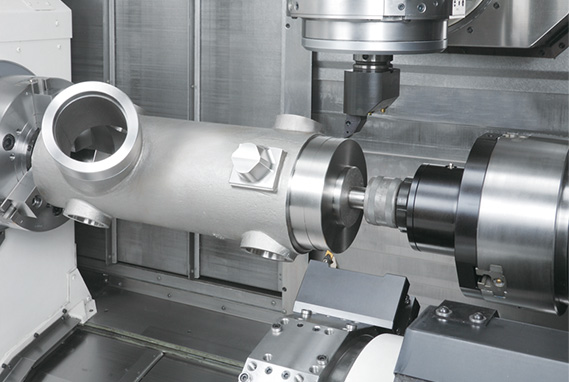

難削材の高能率加工も可能な高い加工能力
■エンドミル加工例
604cm3/min（S45C）
| ø20mmエンドミル7枚刃 | |
| 切削速度： | 192m/min |
| 切込： | 6.5×20mm |
| 送り： | 1.52mm/rev |
（MULTUS U3000）
■外径加工例
5.0mm2（S45C）
| 切削速度： | 150m/min |
| 切込： | 8mm |
| 送り： | 0.625mm/rev |
（MULTUS U4000 / MULTUS U5000 ø160主軸）
※記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。
ワークにジャストフィットする仕様展開
ワークに合った最適な仕様をご提案

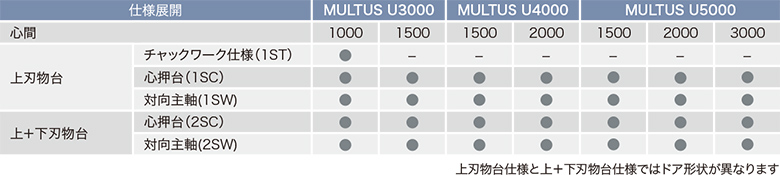

全29種類の多彩なバリエーション
あらゆる要求にお応えできる多彩なバリエーションを準備。ワークに合った最適な仕様をご提案します。
複合加工機の枠を超えた工程集約を実現

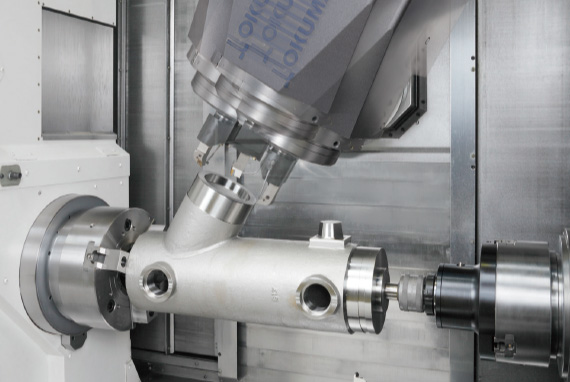

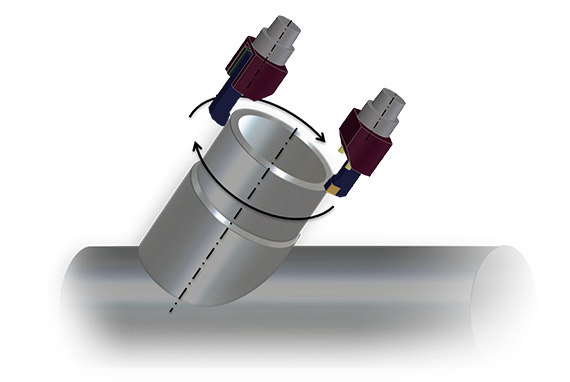

傾斜軸の旋削加工 ターニングカット
ターニングカットは、ミーリング主軸で旋削加工を可能とするオークマ独自の機能です。工具の刃先が常にミーリング主軸の円運動の中心に向くよう、送り軸の円運動と主軸割出角度を同期制御します。B軸を傾けることで傾斜軸の旋削加工ができます。さらに1本の工具であらゆる径を加工できるので、最大工具径以上の内外径加工が可能です。加工条件の設定は、ターニングカットガイド（特別仕様）で加工部分の直径と真円度を指定すれば最適な回転速度をアドバイスします。
傾斜軸の旋削加工が可能
高精度ギヤ加工を複合加工機で実現 ギヤ加工パッケージ（特別仕様）
複雑なプログラム作成が必要だったギヤが、ギヤ加工パッケージにより工具種類、歯車の諸元、加工条件を入力するだけのかんたんプログラミングで高精度に加工できます。プログラム作成時間を手入力と比べて約1/10に削減できます。従来は高価な専用機で加工していたギヤ加工の工程集約を実現します。

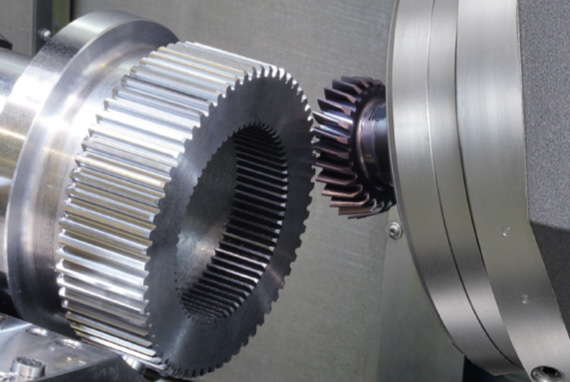

スカイビング加工（外径・内径スプライン）

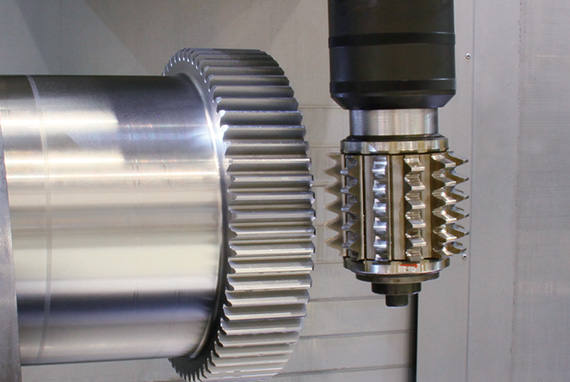

ホブ加工

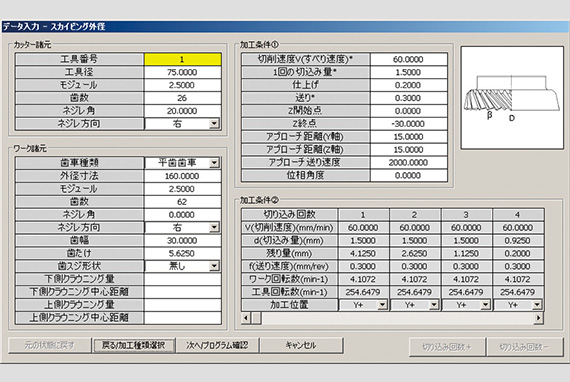

入力画面
機械仕様
MULTUS U3000・MULTUS U4000・MULTUS U5000機械仕様
他機種との比較ができます。仕様を比較する機種を選択してください。
| スペック | MULTUS U3000 | MULTUS U4000 | MULTUS U5000 | ||
| 能力・容量 | 最大加工径 | mm | ø650 | ø650 | ø650 |
| 心間 | mm | 1,000、1,500 | 1,500、2,000 | 1,500、2,000、3,000 | |
| 主軸 | 主軸回転速度 | min -1 | 5,000 | 4,200 | 3,000 |
| 主軸端形状 | A2-6 | A2-8 | A2-11 | ||
| 主軸軸受内径 | ø120 | ø140 | ø160 | ||
| 刃物台 | 形式 | H1 ATC | H1 ATC | H1 ATC | |
| 工具取付本数 | L、M共用1本 | L、M共用1本 | L、M共用1本 | ||
| 回転工具主軸 | 回転速度 | min -1 | 12,000 | 12,000 | 12,000 |
| 早送り速度 | m/min | X：50、Z：50、Y：40 | X：50、Z：50、Y：40、 X：50、Z：40、Y：40 | X：50、Z：50、Y：40、 X：50、Z：40、Y：40 | |
| min -1 | C：200、B：30 | C：200、B：30 | C：200、B：30 | ||
| 自動工具 交換装置 | ツールシャンク 形式 | HSK-A63 | HSK-A63 | HSK-A63 | |
| 工具収納本数 | 本 | 40 | 40 | 40 | |
| 工具最大長さ | mm | 400 | 400 | 400 | |
| 電動機 | メイン主軸 | kW | 22/15 （30分/連続） | 22/15 （30分/連続） | 37/30 （30分/連続） |
| 回転工具主軸 | kW | 25/19 （3分/連続） | 25/19 （3分/連続） | 25/19 （3分/連続） | |
| 機械の大きさ | 機械の高さ | mm | 2,955 | 2,955 | 2,955、3,090 |
| 所要床面の 大きさ | mm | 4,925×2,995、 5,425×2,995 | 5,425×2,995、 6,175×2,995 | 5,530×2,995、 6,280×2,995、 8,420×3,228 | |
| 仕様 | 対向主軸、 下刃物台 | 対向主軸、 下刃物台 | 対向主軸、 下刃物台 | ||
※表は左右にスクロールします

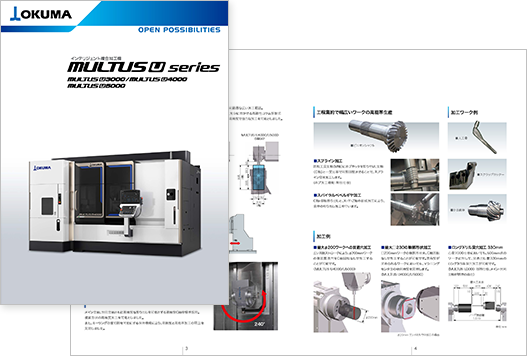

カタログダウンロード
