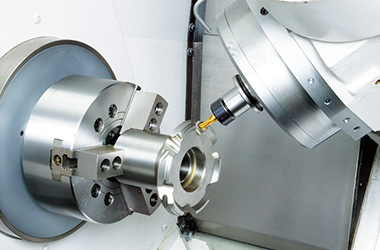

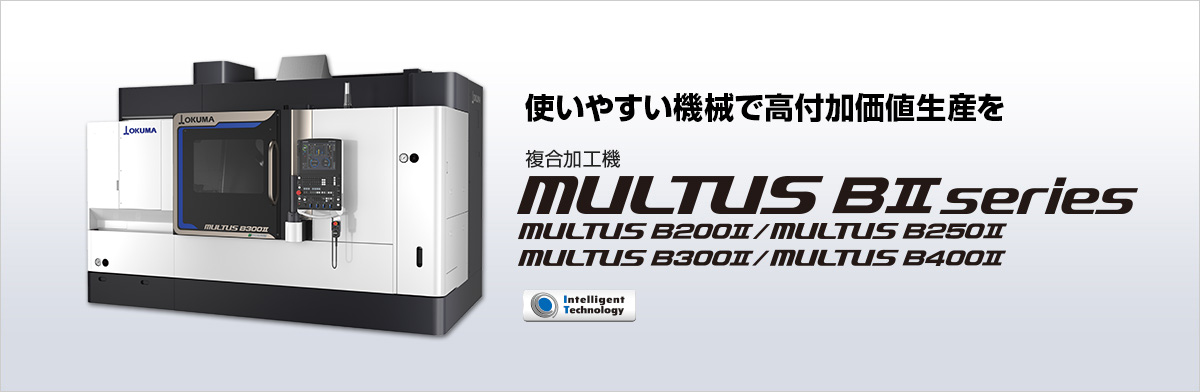

複合加工がより身近に

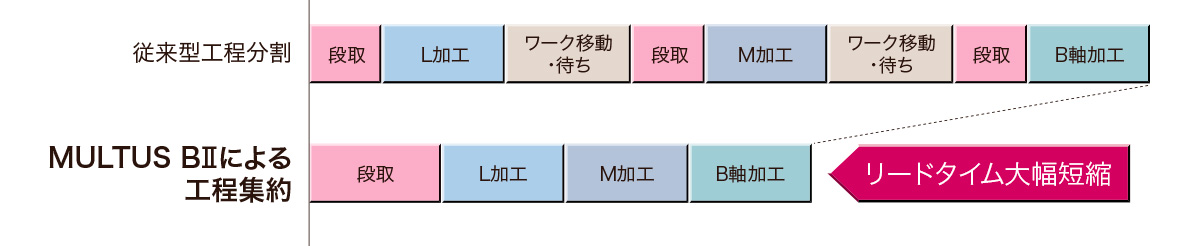

NC旋盤とマシニングセンタで構成される 分割型生産ラインを複合加工機1台に集約
納期の短縮、工場スペースの有効利用だけでなく、セットアップ工数の削減、最小人員での稼動など、工程管理、トータルコストの大幅削減が実現します。

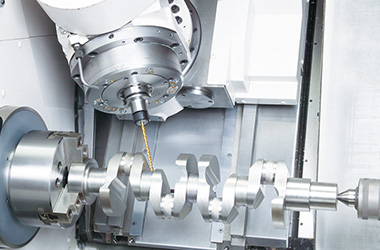

高い加工能力と広い加工領域をコンパクトな機械に凝縮
広い加工領域
Y軸ストローク
MULTUS B200Ⅱ：160mm / MULTUS B250Ⅱ：200mm / MULTUS B300Ⅱ：160mm / MULTUS B400Ⅱ：230mm

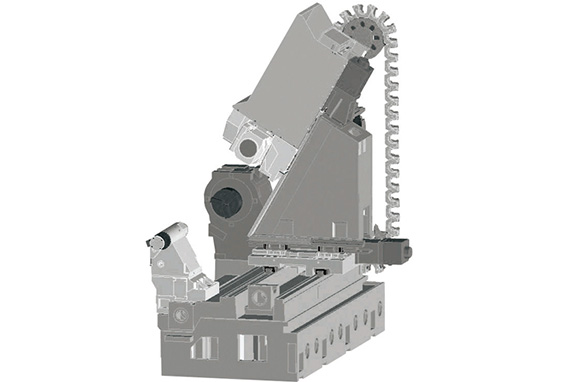

高剛性ベッド/ガイド
| ● | 広い奥行のベッドで安定加工が可能 |
| ● | X、Y、Z軸には剛性、耐摩耗性、振動減衰性の高いローラガイドを採用 ローラガイドの剛性はボールガイドの2.6～3倍 |

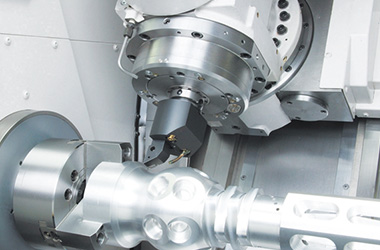

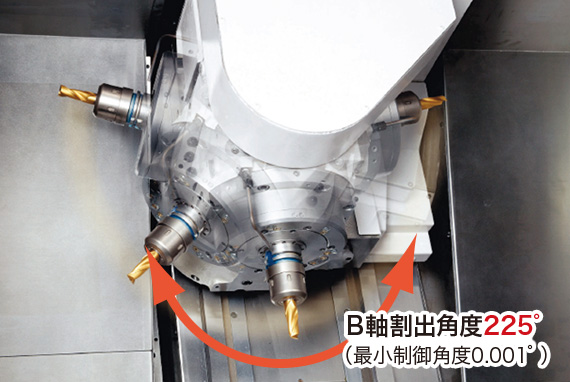

高出力コンパクト刃物台
| ● | PREXモータの採用により刃物台の小型化と高出力を実現 |
| ● | 回転工具主軸の前部軸受に高剛性のコロ軸受を採用 （MULTUS B300Ⅱ/B400Ⅱの場合） |
モータ出力
| MULTUS B200Ⅱ/ MULTUS B250Ⅱ | 12,000min-1：12kW |
| 20,000min-1：9kW※ | |
| MULTUS B300Ⅱ | 6,000min-1：11kW |
| 10,000min-1：16kW | |
| MULTUS B400Ⅱ | 6,000min-1：14kW |
| 10,000min-1：20kW |
あらゆるワークに対応する仕様展開

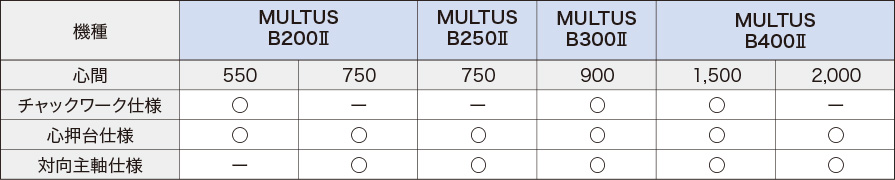

豊富な仕様展開

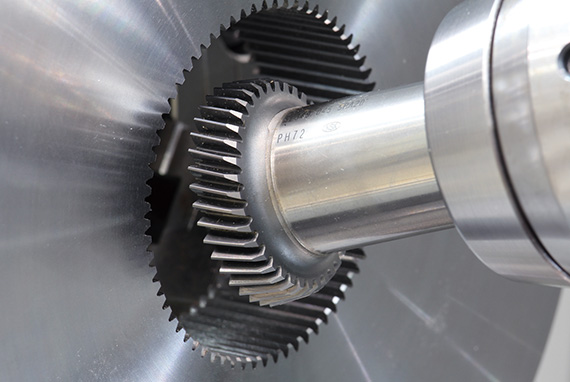

高精度ギヤ加工を複合加工機で実現
ギヤ加工パッケージ（特別仕様）
複雑なプログラム作成が必要だったギヤ加工が、ギヤパッケージを使えば工具種類、歯車の諸元、加工条件を入力するだけのかんたんプログラミングで高精度に加工できます。プログラム作成時間を手入力と比べて約1/10に削減でき、さらに、従来は高価な専用機で加工していたギヤ加工を含む工程集約を実現します。
機械仕様
他機種との比較ができます。仕様を比較する機種を選択してください。
| スペック | MULTUS B200Ⅱ | MULTUS B250Ⅱ | MULTUS B300Ⅱ | MULTUS B400Ⅱ | ||
| 能力・容量 | 最大加工径 | mm | ø600 | ø600 | ø630 | ø710 |
| 心間 | mm | 550、750 | 750 | 900 | 1,500、2,000 | |
| 主軸 | 主軸回転速度 | min-1 | 6,000 | 5,000 | 5,000 | 3,000 |
| 主軸端形状 | ø140フラット | A2-6 | A2-6 | A2-8 | ||
| 主軸軸受内径 | ø100 | ø100 | ø100 | ø120 | ||
| 最大トルク | N･m | 160/109(20分/連続) | 326/239（20分/連続） | 326/239(20分/連続) | 700/477(50%ED/連続) | |
| 刃物台 | 形式 | H1 ATC | H1 ATC | H1 ATC | H1 ATC | |
| 工具取付本数 | L、M共用1本 | L、M共用1本 | L、M共用1本 | L、M共用1本 | ||
| 回転工具主軸 | 回転速度 | min-1 | 12,000 | 12,000 | 6,000 | 6,000 |
| 最大トルク | N･m | 40.1/26.3 （5分/連続） | 40.1/26.3 （5分/連続） | 65.7/44.8 (3分/連続) | 85/59.6 (5分/連続) | |
| 早送り速度 | m/min | X：40、Z：40、Y：26 | X：40、Z：40、Y：26 | X：40、Z：40、Y：26 | X：40、Z：40、Y：26 | |
| min-1 | C：200、B：30 | C：200、B：30 | C：200、B：30 | C：200、B：30 | ||
| 自動工具 交換装置 | ツールシャンク 形式 | HSK-A63 | HSK-A63 | HSK-A63 | HSK-A63 | |
| 工具収納本数 | 本 | 20 (40、60) | 20 (40、60) | 20 (40、60) | 20 (40、80) | |
| 工具最大長さ | mm | 200 | 200 | 300 | 400 | |
| 電動機 | メイン主軸 | kW | 11/7.5 （20分/連続） | 15/11 （30分/連続） | 15/11 （20分/連続） | 22/15 （50%ED/連続） |
| 回転工具主軸 | kW | 12/8 （5分/連続） | 12/8 （5分/連続） | 11/7.5 （5分/連続） | 14/10 （5分/連続） | |
| 機械の大きさ | 機械の高さ | mm | 2,582 | 2,582 | 2,587 | 3,000、3,137 |
| 所要床面の 大きさ | mm | 3,080×2,210、 3,620×2,210 | 3,620×2,210 | 4,035×2,257 | 5,750×2,693、 7,050×2,693 | |
| 仕様 | 対向主軸 | 対向主軸 | 対向主軸 | 対向主軸 | ||
※表は左右にスクロールします
