空間精度の革新

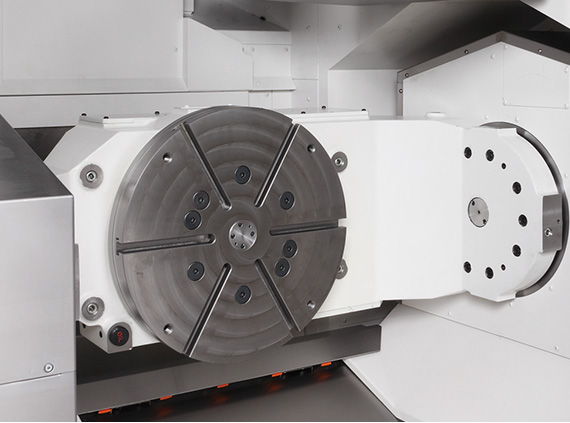

高精度な5軸加工を支える高剛性トラニオンテーブル
| 5軸加工の高追従性で高品位な加工面 | ||
| ● | 剛性の高い両端支持のトラニオンテーブル | |
| ● | ボールネジ冷却（標準仕様）で高い精度を確保しながら高追従性を実現 | |
| 5軸加工を高精度にする割出し精度 （MU-5000V 実績値） | ||
| ● | 割出し精度 | |
| ・ | A軸割出し精度/割出し復帰精度：±0.68秒/±0.40秒 | |
| ・ | C軸割出し精度/割出し復帰精度：±0.78秒/±0.14秒 | |
| ● | 高速動作 | |
| ・ | A軸/C軸 90°クランプ・アンクランプ割出し時間：1.0秒/1.2秒 | |
削れる5軸加工機
5軸加工機の限界突破
驚きの加工能力で高能率加工
MU-5000V、MU-6300V 実績値（［ ］：MU-6300Vの場合）

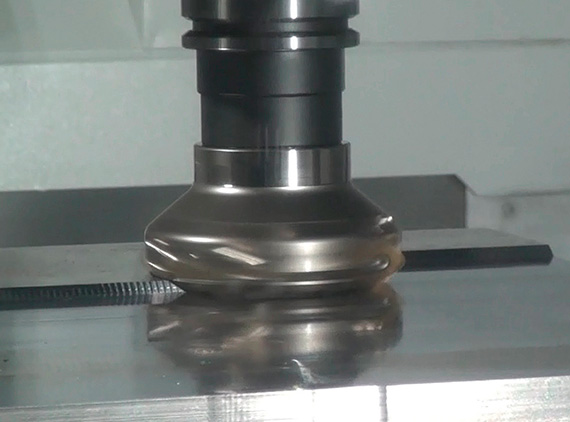

フライス加工能力：504cm3/min（S45C）
| ● | ø80正面フライス 8枚刃（コーティング） | |
| 主軸回転速度：895min-1 | ||
| 切削速度：225m/min | ||
| 送り速度：2,250mm/min | ||
| 切削幅×切込み：56×4mm | ||

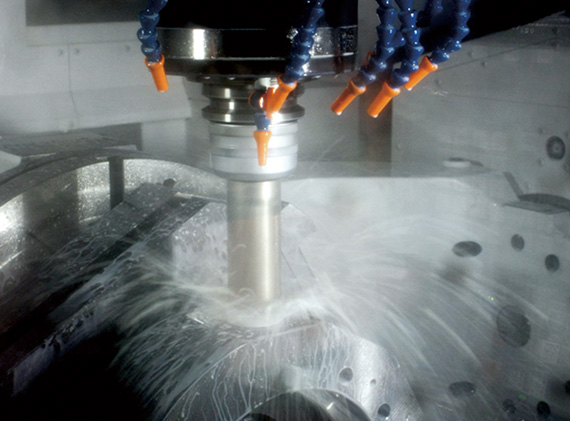

エンドミル加工能力：672cm3/min（S45C）
| ● | ø20ラフィングエンドミル 7枚刃（超硬） | |
| 主軸回転速度：4,000min-1 | ||
| 切削速度：251m/min | ||
| 送り速度：4,800mm/min［2,800mm/min］ | ||
| 切削幅×切込み：7×20mm［12×20mm］ | ||

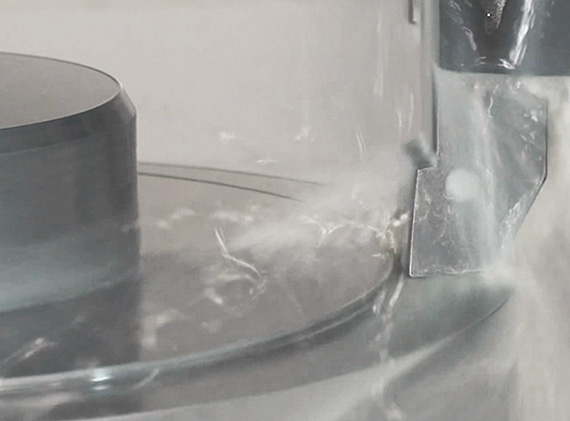

旋盤に迫る旋削能力で工程集約
| 旋削加工能力：3mm2（S45C） |
| 加工径：ø164mm［ø250mm］ |
| 切削速度：130m/min（テーブル回転速度：252min-1） |
| 送り速度：0.6mm/rev |
| 切込み：5mm |
※データは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。
5軸加工に求められる視認性、作業性の良さ
加工室へのアクセスが抜群
| 段取り、加工時の刃先確認が容易な構造 | ||
| ● | 作業性を考慮したテーブル・主軸・操作パネルのベストレイアウト | |

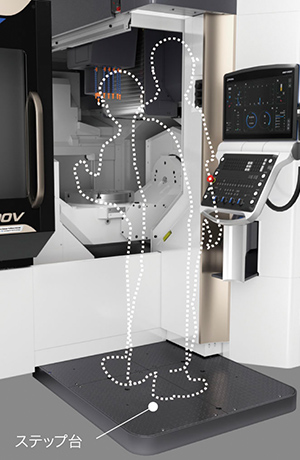

| 作業しやすいステップ台 | ||
| ● | 足元が気にならない広いステップで作業ストレスなし | |

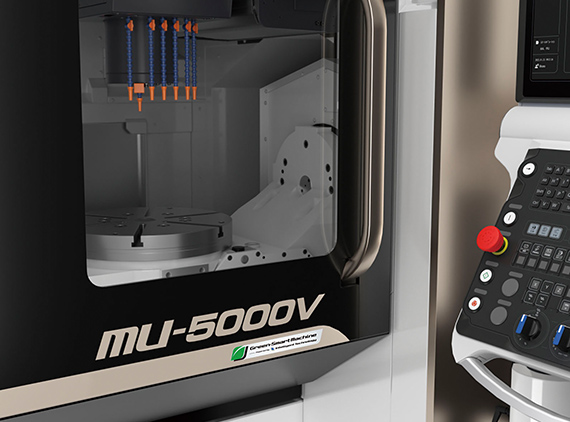

加工室内の視認性が良い大型窓

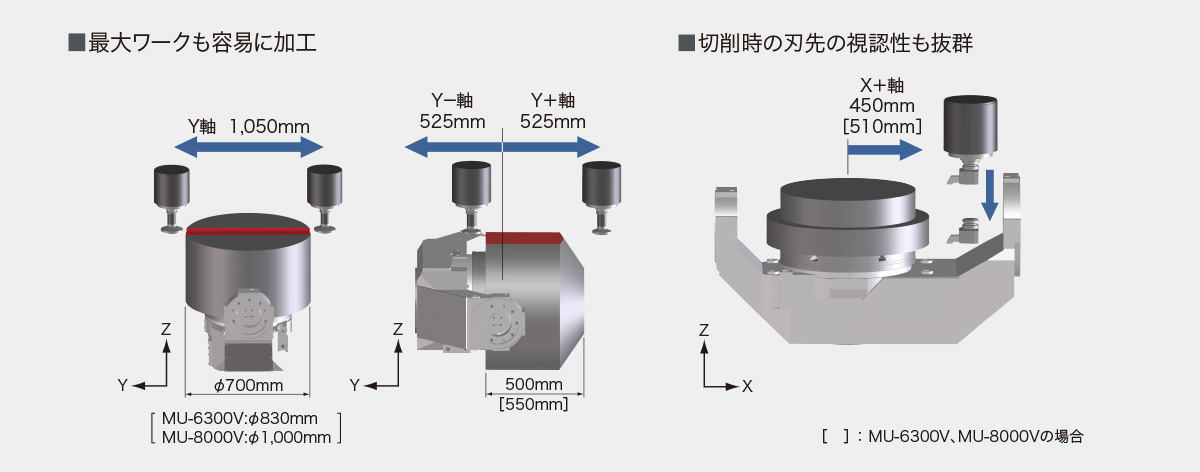

大きな加工範囲 トラニオンがスイングしたまま工具を交換
テーブルを様々な角度に傾斜させた状態でも、ワークの端まで工具が届くため、広範囲な5軸加工が可能です。トラニオンがスイングしたままでも工具交換が出来るので、サイクルタイムの削減や加工精度の向上につながります。
基本情報
| 項目 | 単位 | MU-5000V | MU-6300V | MU-8000V |
| テーブルサイズ | mm | ø500 | ø630 | ø800×630幅 |
| 主軸回転速度 | min-1 | 10,000、6,000 | 10,000、6,000 | 10,000、6,000 |
| 工具収納本数 | 本 | 32 | 32 | 32 |
| 主電動機 | kW | 11/7.5（10分/連続） | 11/7.5（10分/連続） | 11/7.5（10分/連続） |
| 機械の大きさ （W×D×H） | mm | 3,995×2,750×3,435 | 4,850×2,990×3,525 | 5,280×2,990×3,625 |
| 仕様展開 | L | L | L |
※表は左右にスクロールします
※L：旋削仕様
