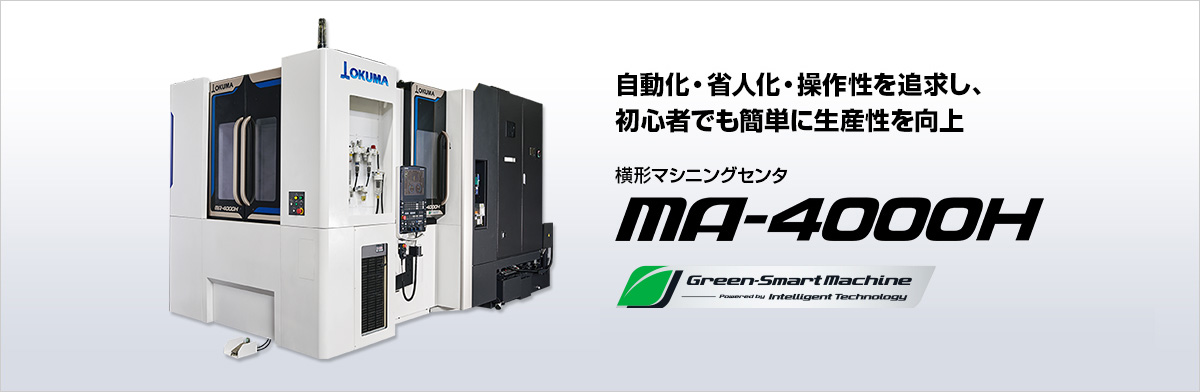

自動化・省人化・操作性を追求し、初心者でも簡単に生産性を向上 横形マシニングセンタ MA-4000H

クラス最大級の加工領域をコンパクトなボディで実現

コンパクトなフロアスペースでありながら広い加工エリアを実現

所要床面の大きさ

2,300 × 5,065mm(11.6m2

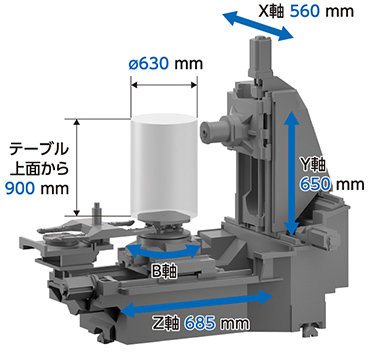

加工エリア

X軸移動軸:560mm
Y軸移動軸:650mm(従来機よりアップ)
Z軸移動軸:685mm(従来機よりアップ)

最大ワーク寸法

ø630mm × 900mm(従来機よりアップ)

※標準2面APC仕様のみ

最大工具長

450mm(従来機よりアップ)

クラス最大級の加工領域をコンパクトなボディで実現

俊敏な機械動作

位置決め時間の短縮

  • 早送り速度 X・Y・Z軸:60m/min
  • 早送り加速度(最大)
    X・Y軸:1.0G
    Z軸:1.1G

テーブル割り出し時間の短縮

  • 90°割り出し:0.8秒
  • 180°割り出し:0.98秒

※低イナーシャの場合

加工領域全域で重切削が可能

高剛性なB軸軸受の採用により、Y軸上部でも鋼材の重切削が可能。

稼働時間を最大化する切粉対策

切粉処理性能向上と脱炭素志向の両立

機内カバーの傾斜角度を拡大、フラットな加工室内カバー構造で切粉の排出性が大幅向上。
全加工領域から切粉排出を実現するフルセンタトラフ構造で切粉の滞留を防止。切粉が溜まりやすいところにピンポイントで洗浄を行うことで切削液使用量を削減し、環境に配慮しながら切粉の推積を防止します。切粉がスムーズに排出されることで機内の清掃回数も削減でき、オペレーターの清掃作業負担を軽減します。

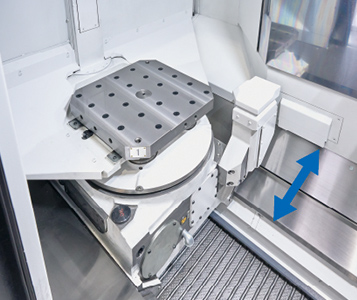

機内カバーの傾斜角拡大
機内カバーの傾斜角拡大
加工室内のフラット化
加工室内のフラット化

安定稼働を実現するスラッジレスタンク(推奨特別仕様)

面倒な切削液タンクの消掃作業回数が激減し、生産性を向上。
さらに切削液廃棄による環焼負荷も低減。

スラッジ
回収率

99%
(被削材が鋳物およびアルミの場合)

※2次ろ過装置(サイクロンフィルタ)濾過後の状態。
自社評価時の回収率

3年間 切削液タンク清掃不要
(自社設備機実績)
3年間 切削液交換不要
(自社設備機実績)

※スラッジレスタンクにはドラムフィルタ付チップコンベヤの選択が必要です。

主軸ラインナップ

一般機械部品の高能率加工向け

標準主軸No.40

  • 主軸回転速度 15,000min-1
  • 最大出力 38/18.5kW(40%ED/連続)
  • 最大トルク 242/148N・m(20%ED/連続)

被削材:S45C 実績値

フライス加工能力 483cm3/min
エンドミル加工能力 704cm3/min

切削工具 主軸回転速度
min-1
切削速度
m/min
送り速度
mm/min
切削幅
mm
切込み
mm
ø100 正面フライス 7枚刃
(超硬)
955 300 2,300 70 3
ø20 エンドミル 7枚刃
(超硬)
4,000 251 8,800 40 20

被削材:AA5052 実績値

フライス加工能力 4,022cm3/min
エンドミル加工能力 4,340cm3/min

切削工具 主軸回転速度
min-1
切削速度
m/min
送り速度
mm/min
切削幅
mm
切込み
mm
ø63 正面フライス 5枚刃
(超硬)
8,000 1,583 12,000 44 7.6
ø25 エンドミル 3枚刃
(超硬)
8,000 628 8,000 15.5 35

※記載のデータは実績値であり、仕様、加工条件などによって記載のデータが得られないことがあります。

アルミの高速加工向け

アルミ加工用高速主軸 No.40
(特別仕様)

  • 主軸回転速度 20,000min-1
  • 最大出力 43/22kW(15%ED/連続)
  • 最大トルク 137/54N・m(10%ED/連続)

鋳物・鋳鋼部品の強力加工向け

強力主軸 No.40(特別仕様)

  • 主軸回転速度 12,000min-1
  • 最大出力 38/26kW(40%ED/連続)
  • 最大トルク 302/148N・m(10%ED/連続)

基本情報

項目 単位 MA-4000H
パレット 作業面の大きさ mm 400 × 400
最大積載質量 kg 400
最大積載ワーク寸法 mm ø630 × 900
主軸 主軸回転速度 mm-1 15,000 [12,000、20,000]
主軸テーパ穴 7/24テーパ No.40 [HSK-A63]*1
送り速度 早送り速度 m/min X・Y・Z:60
ATC ツールシャンク形式 MAS403、BT40
[CAT40、DIN40、HSK-A63]*1
プルスタッド形式 MAS2 [MAS1、CAT、DIN、JIS]
工具収納本数 48*2 [64]*2
[140、180、220、260、300、340]*3
電動機 主軸用電動機 kW 38/18.5(40%ED/連続)
[12,000 min‒1:38/26(40%ED/連続)]
[20,000 min‒1:43/22(15%ED/連続)]
機械の大きさ 機械の高さ mm 2,750
所要床面の大きさ 幅 × 奥行*4 mm 2,300 × 5,065
機械質量 kg 11,000
数値制御装置 OSP-P500M

[ ]は特別仕様
*1 20,000min-1はHSKのみです。
*2 ディスク式
*3 マトリックスマガジン式
*4 ドラムフィルタ付リフトアップチップコンベヤRDF仕様の場合
