門形マシニングセンタ5面加工門形マシニングセンタ
搭載されている知能化技術
動画で見る製品・技術情報
- 重切削加工・機上計測
- 高効率に重切削加工・高能率加工が可能。高精度維持にも優れており、生産性向上に大きく貢献。
- 3D Machine View（機械外観）
- MCR-BⅤ（30×50）の3D外観動画。機械のスケール感や設置スペースを知りたい方へ。
- 開発者が語るMCR-BⅤ
- 開発者が語る、オークマの門形マシニングセンタのフラッグシップマシン「MCR-BⅤ」の開発までのストーリーや特徴
高精度加工から重切削まで多様な用途に応える汎用機
鉄・鋳物部品の重切削加工からアルミ部品の高能率加工まで、長時間の連続運転でも安定した加工精度を提供。1台で幅広い加工用途に応えます。
Industries

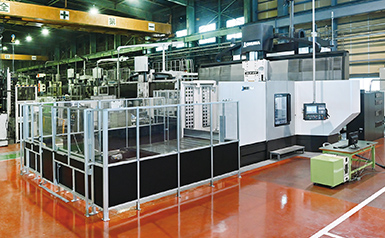

工作機械や航空機・鉄道車両メーカーをはじめ、より高い製品精度を要求される基幹産業の各分野で導入されています。
Feature
01 高精度
高精度加工を実現する仕様を標準装備
空間精度を校正する 3Dキャリブレーション
精度マスタとタッチプローブを用いた簡単操作で自動計測を実施。誰でも簡単に機械精度の校正ができます。
大型機の熱変位を制御する
サーモフレンドリー プレミアム仕様
熱変位の抑制が難しいとされる大型機でも、室温変化時はもちろん、機械の立ち上げ時や加工再開時にも高い寸法安定性を実現。
機械の精度変化を自己診断する 精度安定診断機能
工場温度の不均一による機械の熱変位や床の熱変形による機械の精度変化を自己診断します。
各軸の位置決め精度を高めるアブソスケール（X・Y・Z・W軸）
02 高効率
主軸に高トルク・高出力ビルトインモータを標準採用
高トルク・高出力のビルトインモータ主軸
強力切削から高精度仕上げ加工まで対応可能です。
| ● | 加工能力 | 1,170cm3/min （被削材：S45C/Z軸突き出し：600mm） |
| ● | 主軸回転速度 | 6,000min-1 （ビルトイン） |
| ● | 最大出力 | 43/37/30kW （10分/連続（高速）/連続（低速）） |
| ● | 最大トルク | 1,406/981N・m（10分/連続） |
03 主軸ヘッドバリエーション
100種類以上の豊富な主軸ヘッドに対応
主軸ヘッドは100種類以上の中から選択可能
ビルトインNC-BCユニバーサルヘッド（特別仕様）をはじめ、従来機の多種多様な主軸ヘッドが使用可能です。複雑形状の部品加工も1台で対応可能となり、生産性が大きく向上します。
※データは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。
04 NC-BCユニバーサルヘッド スイベルタイプ
アルミ材の荒加工から仕上げ加工を1台で完結、
強力・5軸加工を実現
スイベルタイプのNC-BCユニバーサルヘッドは、5軸制御により多方向からの加工が可能です。
従来、テーブル上面に取り付けて加工していたワークをイケールの垂直面に取り付けて加工できるため、切粉がワークの上に堆積するのを防ぎます。
これまで人が行っていた清掃作業や切粉トラブルによる停止ロスを削減し、長時間の安定稼働を実現します。
また、一度に多数個のワークをイケールに取り付けて多方向から効率的に加工することで、生産性を向上します。
50kW、20,000min-1主軸によるアルミ材の高能率加工
高出力のスイベルタイプのNC-BCユニバーサルヘッドは、強力加工が可能です。アルミ材の大物ワークを高能率に切削し加工時間を短縮します。
加工時間 37%短縮
【対象ワーク】
リブ（航空機用部品）
| サイズ | :1,840×400×50mm |
| 材質 | :A7075 |
エンドミル加工能力
| 6,700cm3/min | 工具 | φ25ラフィングエンドミル |
| 主軸回転速度 | 12,500min-1 | |
| (材質:A5052) | 送り速度 | 12,350mm/min |
| 切込量×切削幅 | 15.5×35mm |
| 3,750cm3/min | 工具 | φ25ラフィングエンドミル |
| 主軸回転速度 | 20,000min-1 | |
| (材質:A7075) | 送り速度 | 15,000mm/min |
| 切込量×切削幅 | 10×25mm |
※ カタログ記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。
干渉領域が小さく多方向からの高能率加工を実現
スイベルタイプのNC-BCユニバーサルヘッドは、複数工程をワンチャッキングで加工することによりリードタイムを短縮し、チャッキング誤差を削減します。
ヘッド旋回時の干渉領域を最小限にした構造で、短い工具でも入り組んだ形状に入り込み、高能率な加工ができます。
B軸180°では、工具が水平より上側に
向き、ワークの下側などの加工できる
領域が広がります。
B軸 180°、C軸 0°
B軸 0°、C軸 -200°
基本情報
| 項目 | 単位 | MCR-BⅤ |
| 有効門幅 | mm | 2,650、3,150、3,650 |
| テーブル作業面 の大きさ | mm | 2,000×4,000～3,000×12,000 |
| 主軸回転速度 | min-1 | 6,000 |
| 工具収納本数 | 本 | 50 |
| 主電動機 | kW | 43/37/30（10分/連続（高速）/連続（低速）） |
| 機械の大きさ （W×D×H） | mm | 7,370×10,730×6,420～8,340×27,930×6,700 |
※表は左右にスクロールします
