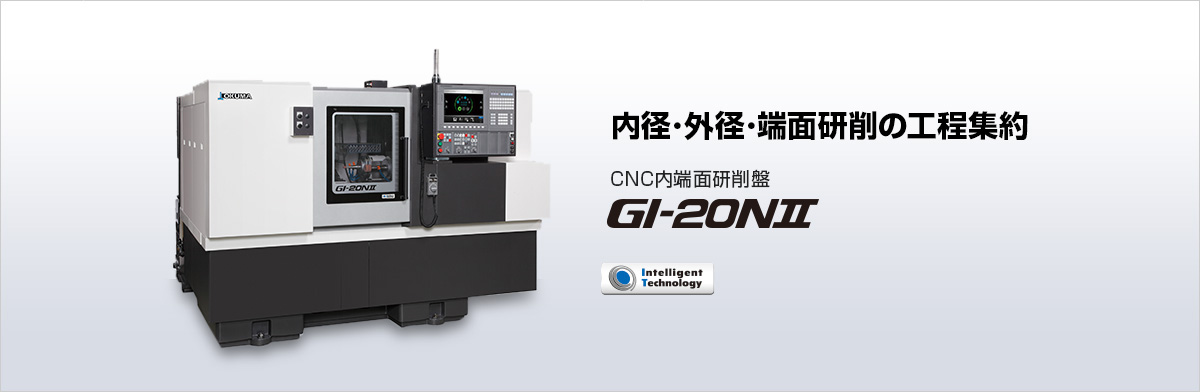

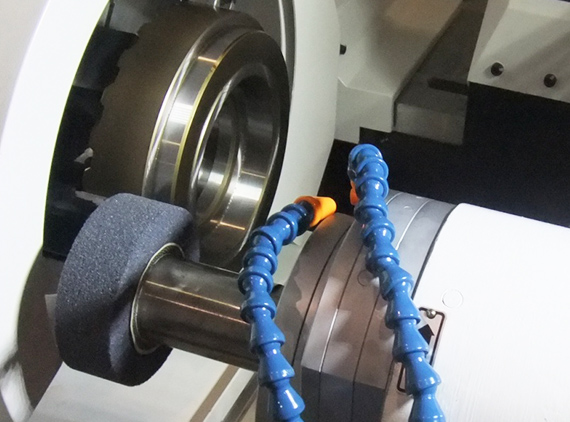

CNC内端面研削盤 GI-20NⅡ
搭載されている知能化技術

動画で見る製品・技術情報

GI-20NⅡ
GI-20NⅡ
オークマのオンリーワン技術「サーモフレンドリーコンセプト」を研削盤に適用!さらに信頼性がアップした内面研削盤。
金型加工
金型加工
GI-20NⅡの2WS仕様は、粗研削・仕上研削をワンチャッキング工程集約。
バルブボディ加工
バルブボディ加工
高剛性内研軸で小径の深穴も高精度に研削。GI-20NⅡ(2WS仕様)によるバルブボディ加工。
減速機部品加工
減速機部品加工
v段取り替え不要でリードタイムを短縮。GI-20NⅡ(2WS仕様)による減速機部品加工。
3D Machine View(機械外観)
3D Machine View(機械外観)
GI-20NⅡの3D外観動画。機械のスケール感や設置スペースを知りたい方へ。

安定した高精度加工

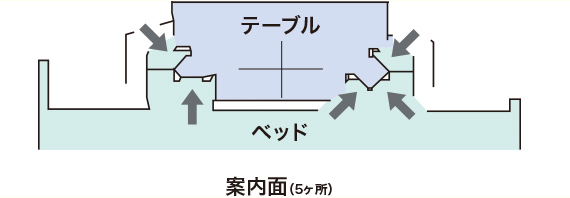

伝統のオークマ式5面静圧案内面

  • 切り込み台、テーブルとも油で常に浮かしており高い追従性を実現します。
  • スライド上部・下部から5面で保持し剛性をあげております。
  • 両案内面間の距離はワイドで、高速、高剛性と同時に振動吸収特性を高めてあります。
  • 上下で保持するクローズド構造により高精度と案内面の耐久性を高めております。
  • 金型輪郭研削にも最適です。

サーモフレンドリーコンセプト

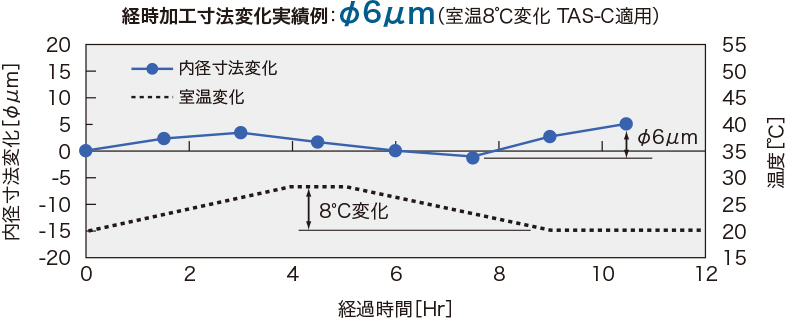

独自の機械構造設計と熱変位制御技術により、高い加工精度を実現する「サーモフレンドリーコンセプト」。わずらわしい寸法補正や暖気運転から開放され長時間連続運転や工場温度環境の変化にも抜群の寸法安定性を発揮します。

  • 室温変化時の寸法安定性はもちろんのこと、機械立ち上げ時や加工再開時にも高い寸法安定性を実現します。
  • 熱変位を安定させるための暖気運転時間を短縮し、加工再開時の寸法修正の負担軽減を図ります。

※4WS仕様、ベルト駆動砥石軸仕様選択時は除く

※記載のデータは実績値であり、仕様、工具、加工条件などによって記載のデータが得られないことがあります。

加工能率アップ

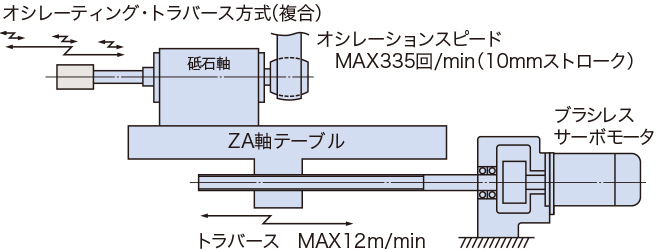

NC制御オシレーティング・トラバース効果

  • トラバースにオシレーションを加える事により、研削除去能率が高くなりサイクルタイムが短くなります。
  • トラバース研削に比較し面粗度が向上します。
  • 長物ワーク加工に最適です。

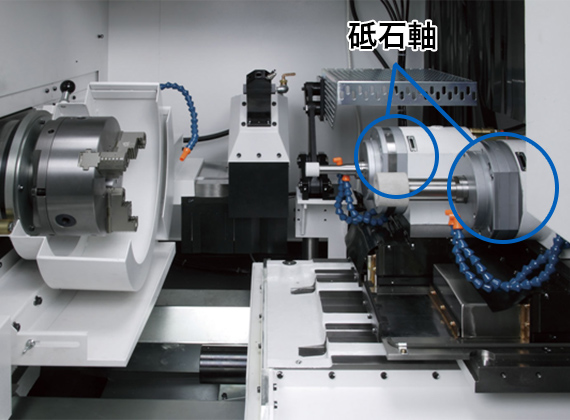

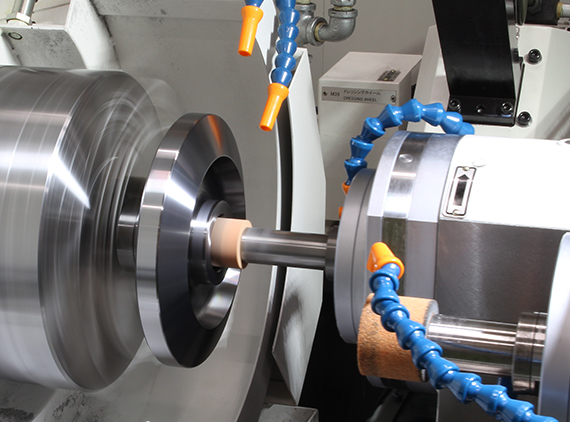

2砥石軸仕様(2WS)

外研と内研加工用、粗加工用と仕上げ加工用などに砥石の使用用途が広がります。

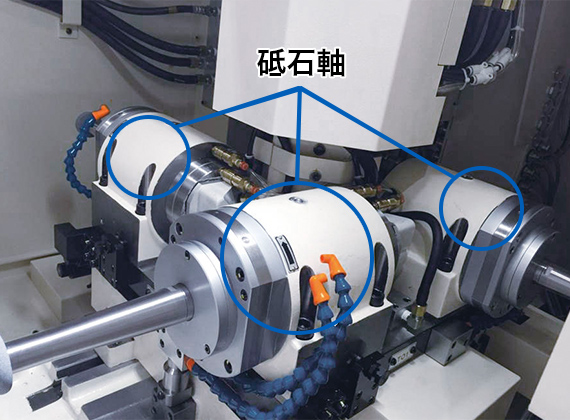

4砥石軸仕様(4WS)

高周波砥石軸を4組まで取り付け可能。
2WSを更に上回る多彩な工程結合研削、高能率研削が可能となります。

基本情報
項目単位GI-20NⅡ
工作物質量×長さkg×mm100×150
カバー内の振りømm400
研削できる穴径範囲ømm5~300
研削できる加工長さmm200
砥石軸用電源kW5.5
機械の大きさ (W×D×H)mm2,500×2,955×2,030

※表は左右にスクロールします

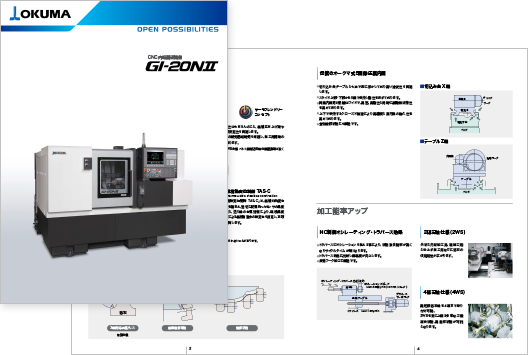

カタログダウンロード
