同时实现宽大的Y轴移动量和优异的操作性
适用于中/大型零件加工的加工领域

Y轴移动量 1,050mm

对应中/大型零件加工或大型塑料模具的800mm的工作台,
1050mm的Y轴移动量
面积生产率 领先同类产品

  • X轴移动量 : 1,600mm
  • Y轴移动量 : 1,050mm
  • 工作台尺寸 : 1,600×800mm
Y轴移动量1,050mm、X轴移动量1,600mm、Z轴移动量600mm、工作台尺寸1,600×800mm
对工作台/主轴的良好接近性实现优异操作性

对工作台/主轴的可近性

  • 对主轴的关联 : 220mm
  • 对工作台的关联: 345mm
  • 工作台高度 : 900mm
  • 前面门开口宽度 : 1,620mm

最大工件

  • 最大工件尺寸 :长度1,600、宽度800、高度600mm
  • 最大承载重量 :2,500kg
对工作台/主轴的良好接近性实现优异操作性
高效加工模具或半导体制造设备零件

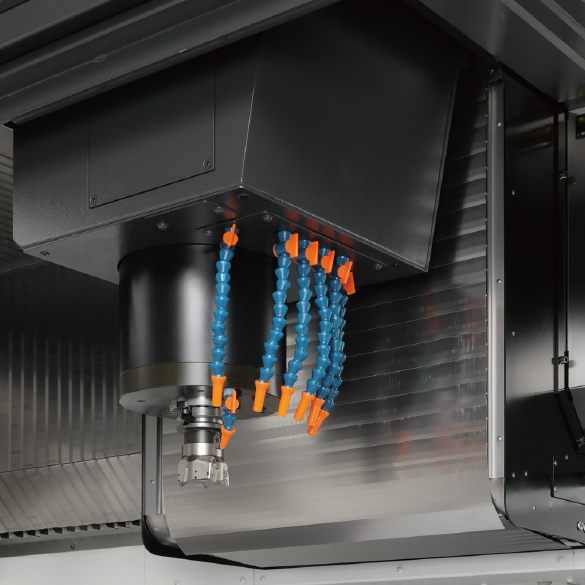

从一般机床零件到模具/铝等,可满足各种加工需求的主轴阵容

广域主轴 (No.40)

适合一般机床零件的高效率加工

  • 主轴转速:15,000min-1
  • 最大功率:26/18.5kW(10分/连续)
  • 最大扭矩:199/146N・m(5分/连续)
刀具 主轴转速
min-1
切削速度
m/min
进给速度
mm/min
切削宽度
mm
切削深度
mm
切削量
cm3/min
ø100面铣刀
5刃(硬质合金)
955 300 1,429 70 4 400
不重磨钻头
ø50
606 95 90.9 - - -
丝锥
M30P3.5
240 23 840 - - 84%(主轴负荷)

(被切削材料:S45C)

刀具 主轴转速
min-1
切削速度
m/min
进给速度
mm/min
切削宽度
mm
切削深度
mm
切削量
cm3/min
ø63面铣刀
5刃(硬质合金)
15,000 2,969 8,523 44 4 1,500

(被切削材料:A5052)

高速主轴 (No.40)

主要用于铝加工的高速主轴 (特殊规格)

  • 主轴转速:20,000min-1
  • 最大功率:30/22kW(10分/连续)
  • 最大扭矩:57/42N・m(10分/连续)

大功率主轴 (No.40 / No.50滚子轴承规格)

模具粗加工/精加工的完结 (特殊规格)

  • 主轴转速:12,000min-1
  • 最大功率:33/26kW(10分/连续)
  • 最大扭矩:302/148N・m(10%ED/连续)
刀具 主轴转速
min-1
切削速度
m/min
进给速度
mm/min
切削宽度
mm
切削深度
mm
切削量
cm3/min
ø100面铣刀
5刃(硬质合金)
955 300 1,910 70 5 669
ø20铣刀
7刃(硬质合金)
4,000 251 9,520 20 3.7 704

(No.50大功率主轴 被切削材料:S45C)

高效加工模具或半导体制造设备零件
高效加工模具或半导体制造设备零件

对应长时间无人运转

轻松清扫大量铝屑的切屑处理性能

  • 宽敞的机内排屑器
  • 横梁喷淋洗净(特殊规格)
  • 不会堆积切屑的机内垂直护盖构造
在工作台前后设置宽敞的机内铰链式排屑器。 即使大量切屑也可顺利排出
在工作台前后设置宽敞的机内铰链式排屑器。
即使大量切屑也可顺利排出
通过横梁喷淋洗净(特殊规格)工件,清扫工作台上的切屑
通过横梁喷淋洗净(特殊规格)工件,清扫工作台上的切屑
“接受温度变化”独特的构思
Thermo-Friendly Concept

通过独创的构造设计与热位移控制,实现惊异的加工精度的“Thermo-Friendly Concept”
不仅避免了繁琐的尺寸补偿和暖机运转,而且对于长时间的连续运转以及车间内温度环境变化也能够发挥优越的尺寸稳定性。

实现了金属模具的高面品质的加工
Hyper-Surface(特殊规格)

自动修整加工数据,轻松提高模具的加工面质量

无需使用CAM修改加工数据。减少了划痕和边缘的不齐,提高了加工面的质量,缩短了手动精加工抛光工艺的时间。
除了传统Super-NURBS的曲线自适应加速度控制之外,Hyper-Surface的新功能还可以在保持形状精度的同时,自动校正从CAM输出的加工数据的边缘部分和相邻加工路径之间的位置偏差。

机床规格

项目 单位 MB-80V
No.40主轴 No.50主轴
移动量 X轴(工作台左右) mm 1,600
Y轴(滑鞍前/后) mm 1,050
Z轴(主轴头上下) mm 600
工作台上面至主轴端面 mm 200~800
工作台 工作台尺寸 mm 1,600×800
地面至工作台上面 mm 900
最大承载重量 kg 2,500
主轴 主轴转速 min-1 15,000
[12,000、20,000]
12,000
主轴变速档数 无级
主轴锥孔 7/24 锥度 No.40[HSK-A63] 7/24 锥度 No.50
主轴轴承内径 mm ø70(12,000min-1主轴为ø90) ø90
进给速度 快速进给速度 m/min X・Y:42、Z:32
切削进给速度 mm/min X・Y・Z:32,000
电机 主轴用电机 kW 26/18.5 [33/26 、30/22] 33/26
进给轴用电机 kW X5.2、Y・Z:3.5
自动刀具
交换装置
刀柄型式 MAS403 BT40[HSK-A63] MAS403 BT50
拉钉型式 MAS 2
刀库容量 32[48、64]
刀具最大直径(有邻接刀具时) mm ø90 ø100
刀具最大直径(无邻接刀具时) mm ø125 ø152
刀具最大长度 mm 400
刀具最大重量 kg 8 12[15]
刀具最大质量力矩 N・m 7.8 15.3[19.1]
刀具选择方式 随机存储
机床尺寸 机床高度 mm 3,320
占地面积 mm 4,500×2,970
机床重量 kg 16,750 17,000

[ ]:特殊规格
