全方位高水准的国际化标准机 立式加工中心 ACE CENTER MB-V series

达到比预期更高的生产效率的高刚性结构
  • ・应用三维计算机辅助设计（3D-CAD）和FEM有限元解析所开发的高刚性机床结构
  • ・采用成熟的高刚性龙门式结构
  • ・进给轴的轴承支座与机床形成一体结构
达到比预期更高的生产率的高刚性结构

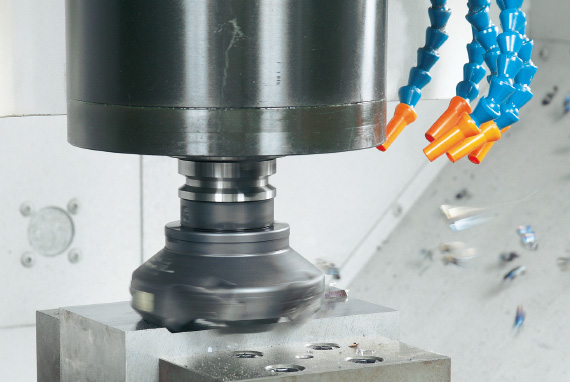

轻松驾驭重切削的强力主轴
切削能力
504cm3/min（面铣加工）
672cm3/min（侧铣加工）
轻松驾驭重切削的强力主轴
●8,000min-1（No.40）/6,000min-1（No.50）大功率主轴（标准规格）
刀具 主轴转速
min-1		 切削速度
m/
min		 进给速度
mm
/min		 切削宽度
mm		 切削深度
mm		 切削量
cm3
/min
ø80面铣刀 8刃（金属陶瓷） 895 225 2,600 56 2.5 364
ø20铣刀
7刃（硬质合金）		 侧面 3,660 230 4,300 4 20 344
ø50不重磨钻头 1,000 157 150 - - -
丝锥 M30P3.5 318 30 1,113 - - 60%
（主轴负荷）

（工件材料：S45C）

●15,000min-1（No.40）广域主轴（特殊规格）
刀具 主轴转速
min-1		 切削速度
m/
min		 进给速度
mm
/min		 切削宽度
mm		 切削深度
mm		 切削量
cm3
/min
ø80面铣刀 8刃（金属陶瓷） 895 225 3,000 56 3 504
ø20铣刀
7刃（硬质合金）		 侧面 4,000 251 4,800 7 20 672
ø63不重磨钻头 720 142 108 - - -
丝锥 M30P3.5 318 30 1,113 - - 66%
（主轴负荷）

（工件材料：S45C）

●12,000min-1（No.50）广域主轴（特殊规格）
刀具 主轴转速
min-1		 切削速度
m/
min		 进给速度
mm
/min		 切削宽度
mm		 切削深度
mm		 切削量
cm3
/min
ø80面铣刀 8枚刃（金属陶瓷） 895 225 3,000 56 3 504
ø20铣刀
7刃（硬质合金）		 侧面 4,000 251 2,800 12 20 672
ø63不重磨钻头 909 180 137 - - -
丝锥 M36P4 106 12 424 - - -

（工件材料：S45C）

提高部件的加工质量
高精度加工

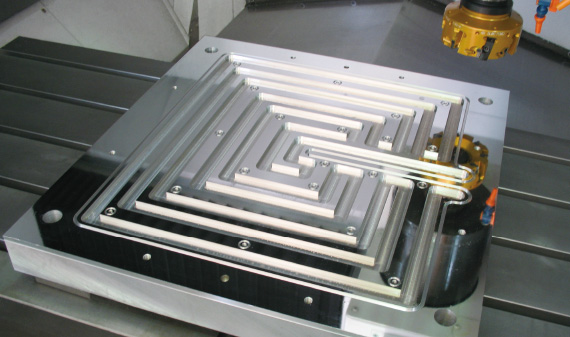

  • ■平面度 3μm（实测值）
    • ・加工机床：MB-66VA
    • ・工件名称：板（液晶显示用零件）
    • ・材料：A5052
    • ・尺寸：560×600×60mm
    • ・加工时间：50分
    提高部件的加工质量 高精度加工

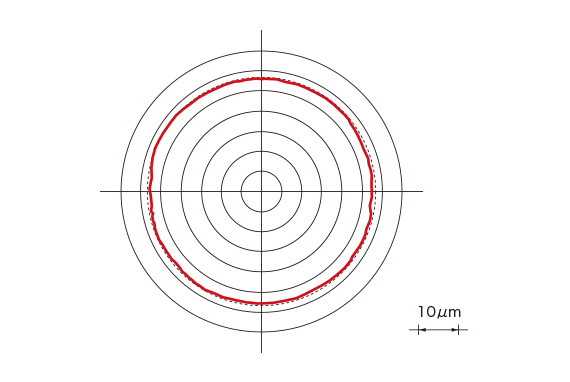

  • ■圆度 1.65μm（实测值）
    • ・加工机床：MB-56VA
    • ・外径：ø150mm
    • ・材料：Al
    • ・主轴转速：8,000min-1
    • ・进给速度：2,000mm/min
    提高部件的加工质量 高精度加工
定位精度
MB-46VA 绝对位置光栅尺规格　实际示例(按照ISO230-2的测量方法)
  • ■双向定位精度
    • ・X轴（全程 560mm）1.7μm
    • ・Y轴（全程 460mm）2.4μm
    • ・Z轴（全程 460mm）2.2μm
  • ■双向重复定位精度
    • ・X轴（全程 560mm）1.0μm
    • ・Y轴（全程 460mm）1.3μm
    • ・Z轴（全程 460mm）1.0μm

※上述实测值是在本公司工厂内按照ISO230-2规定的试验方法得出的数值。并非是保证精度的数值。

Thermo-Friendly Concept
通过独创的构造设计与热位移控制，实现惊异的加工精度的“Thermo-Friendly Concept”
不仅避免了繁琐的尺寸补偿和暖机运转，而且对于长时间的连续运转以及车间内温度环境变化也能够发挥优越的尺寸稳定性。

有关Thermo-Friendly Concept的详情

基本信息

MB-46VA/B MB-56VA/B MB-66VA/B
工作台尺寸 mm 760×460 1,300×560 1,530×660
主轴转速 min-1 8,000/6,000 8,000/6,000 8,000/6,000
刀库收纳数量 把 20 20 20
主轴电机功率 kW 11/7.5（10分/连续） 11/7.5（10分/连续） 11/7.5（10分/连续）
机床尺寸
（W×D×H）		 mm 1,976×2,810×2,746
2,026×2,810×2,746		 2,546×3,123×2,746 3,035×3,325×3,295
