实现大型零件的高效率生产 立式5轴复合加工中心 VTM-1200YB / VTM-2000YB

视频阅览产品/技术信息

VTM-1200YB
VTM-1200YB
从车削到斜面复合加工,实现大直径大型零件的工序集约。

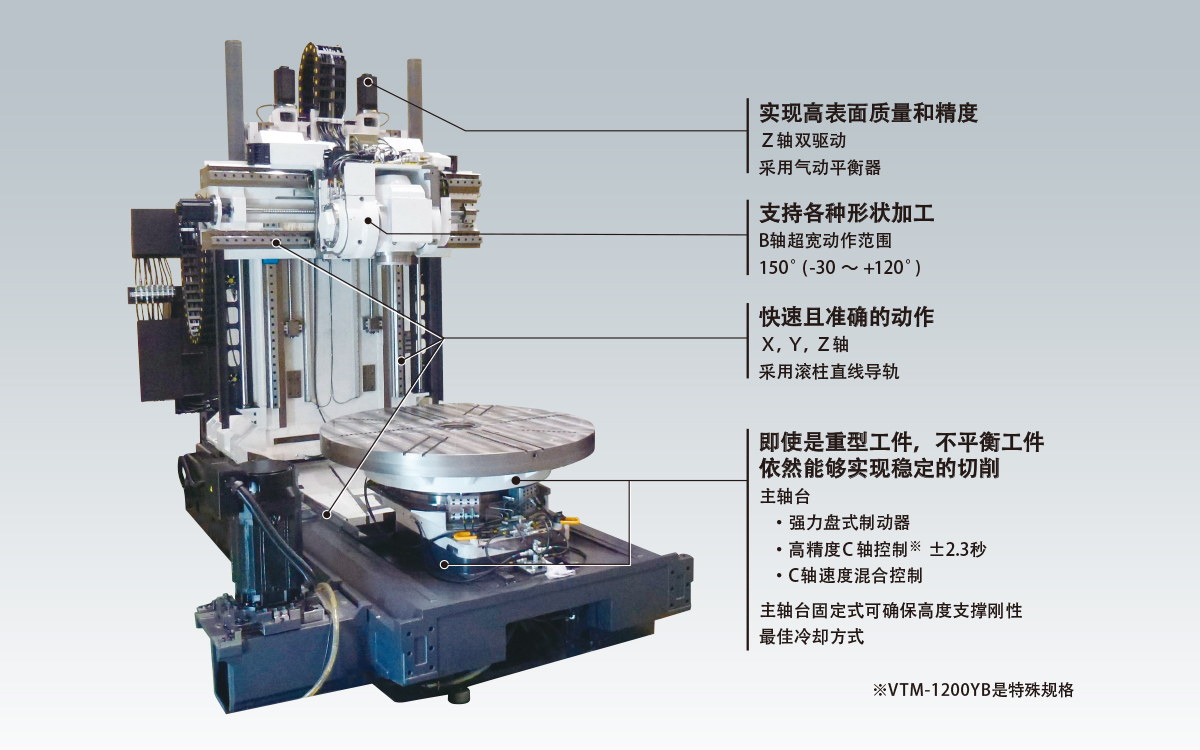

优异的主机结构发挥高性能

实现高表面质量和精度 支持各种形状加工 快速且准确的动作 即使是重型工件，不平衡工件 依然能够实现稳定的切削
实现稳定加工的高刚性结构
  • 有效抵抗扭曲、弯曲的一体式结构的立柱
  • 高刚性主轴台固定式
  • 支持不平衡工件加工的主轴结构
  • 主轴轴承：
    VTM-1200YB ø260
    VTM-2000YB ø200＋推力轴承ø650
  • 承载重量：
    VTM-1200YB 3,000kg（包括卡盘）
    特殊规格 5,000kg
    VTM-2000YB 10,000kg （不包括工作台）
高速动作
  • 进给轴高速化 32m/min（X、Y、Z轴全部采用）
  • ATC时间缩短（C-C） 12.5sec
  • B轴分度时间缩短 2.4sec/90°
高速动作

对应难切削材料加工的强大加工能力

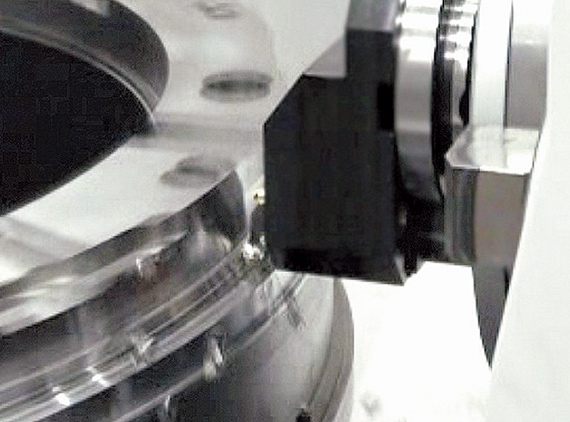

车削加工 [VTM-2000YB 实测值]
强力切削 6.5mm2
（工件材质：S45C）
车削加工 [VTM-2000YB 实测值]

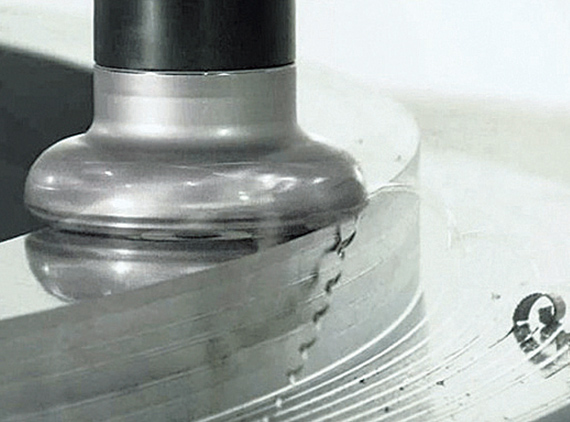

铣削加工 [VTM-2000YB 实测值]
铣削加工切削量 1,000cm3/min
（工件材质 S45C、刀具 ø100mm 铣刀 10刃）
铣削加工 [VTM-2000YB 实测值]

※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

高精度控制

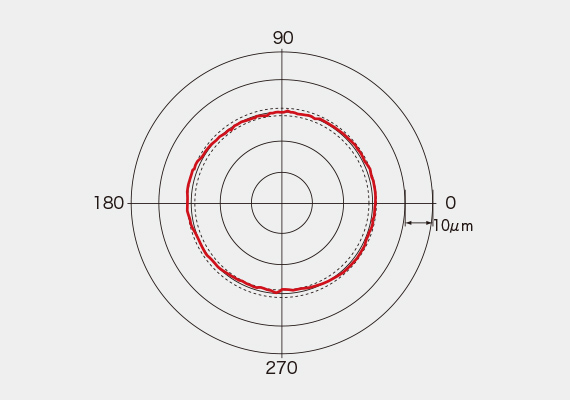

高精度控制 圆度切削
圆度切削（X－Y平面）
圆度 2.1μm（实测值）
  • 工件材质：Al
  • 加工直径：ø115
  • 加工宽度：25
  • 刀具：硬质合金立铣刀 ø13 4刃
  • 切削速度：326m/min（8,000min-1）
  • 进给速度：1,000mm/min（0.03125mm/刃）

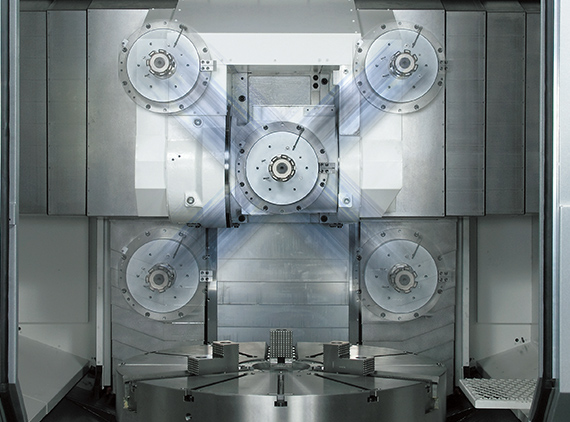

B轴控制
  • 标准：0.001°分度
  • 特殊规格：NC-B轴（五轴联动控制）

※登载的数据为实绩值，由于规格、刀具、加工条件等的不同，所得数据可能与登载的数据不同。

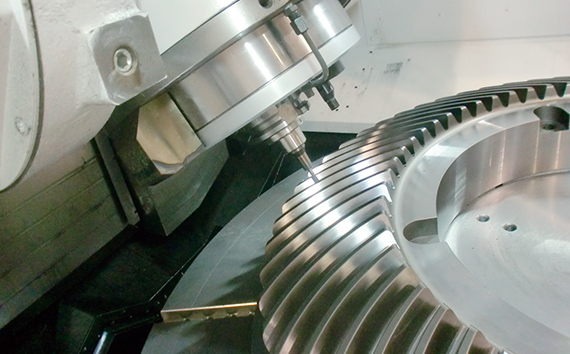

同时5轴加工：B轴NC控制（特殊规格）

〈大型螺旋锥齿轮的加工工序集约〉

该复合加工机实现了包含高价专用机在内的3种机型加工工序的集约。
不但有效降低了设备成本，节省了安装空间，还大幅缩短了生产周期。同时，依靠5轴联动控制（B轴NC）和高精度C轴，实现高精度加工。

单一螺距误差精度 JIS 5级
（旧JIS 1级）
累计螺距误差精度 JIS 2级
（旧JIS 0级）
  • 主要规格：
    B轴NC控制
    高精度C轴
    Super-NURBS（高速轮廓加工功能）

齿面精加工
（淬火后HRC60）
加工时间：17小时42分

同时5轴加工：B轴NC控制（特殊规格）

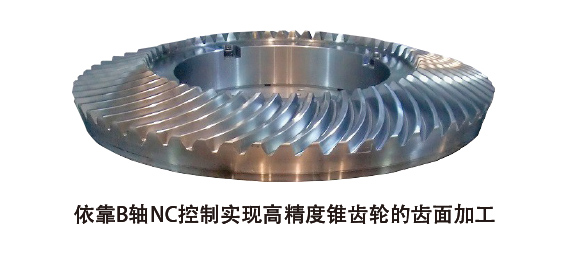

依靠B轴NC控制实现高精度锥齿轮的齿面加工

基本信息

VTM-1200YB VTM-2000YB
适应卡盘尺寸 inch 36、40 ー
最大工作台尺寸 ømm 1,250 2,000
最大加工直径 ømm 1,200 2,000
最大加工长度（高度） mm 1,080 1,400
主轴转速 min-1 500 300
刀库收纳数量 把 36 36
主轴电机功率 kW 30/22（30分/连续） 30/22（30分/连续）
机床尺寸
（W×D×H）		 mm 5,512×5,471×4,273 5,970×6,973×4,967
数控装置   OSP / FANUC OSP / FANUC
