实现全新的加工制造 追求省人化、自动化的新概念机床 小型卧式加工中心 MS-320H

自动化 在各种生产形式中以紧凑的空间实现自动运转

以紧凑的空间实现长时间稳定的自动运转

支持自动化的紧凑型基础机床

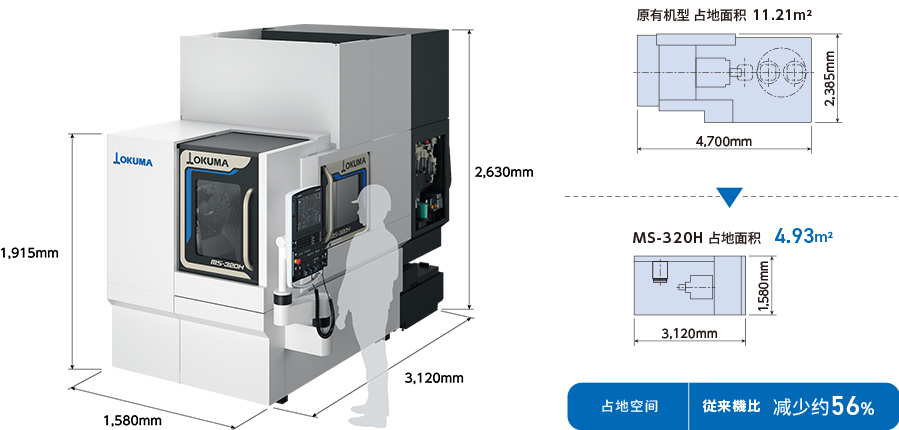

可加工□250mm以下的中小型部件,与原有机型相比,占地面积减少56%

安装空间 减少约56%

应对灵活的自动化

8端口(液压端口、气动端口)

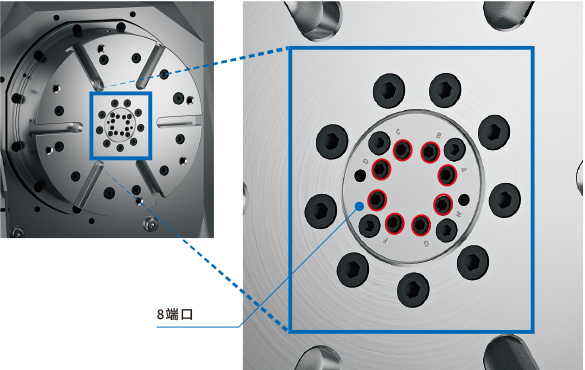

加工室内配置的夹具端口多达“8端口”,用于夹具的液压和气压供应。可灵活对应夹具,支持各种形状工件的自动装卸。

应对灵活的自动化 8端口(液压端口、气动端口)

多种多样的自动化阵容

灵活地实现了小部件多品种少量生产/批量生产,可根据不同生产形式调整,从单台设备加工单元到多台设备量产生产线均可支持。

提升量产加工生产效率的加工单元
机械手

提升量产加工生产效率的加工单元 机械手

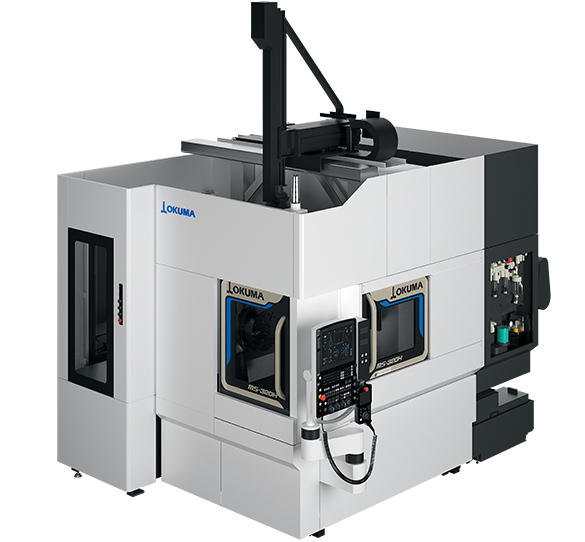

顶部门电动化缩短机械手节拍时间

机械手运转时,顶部门电动化可精准控制开闭位置,减少多余动作。同时避免了开闭时的冲击力,实现高速性与可靠性的平衡。

机械手工件
装卸时间

5.3

工件尺寸

ø250×L80mm
(8kg×2个)

ø150×L120mm
(4kg×2个)

顶部门
开闭时间

0.5

顶部门电动化缩短机械手节拍时间

高度可视性的储料器

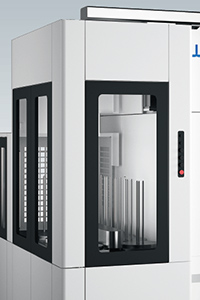

10工位工作台采用大型亚克力窗设计。材料与成品数量一目了然,可有效防止因材料不足而导致的加工停止。

高度可视性的储料器

根据生产的繁忙状况灵活切换的加工单元
移动式协作机器人OMR series

根据生产的繁忙状况灵活切换的加工单元 移动式协作机器人OMR series

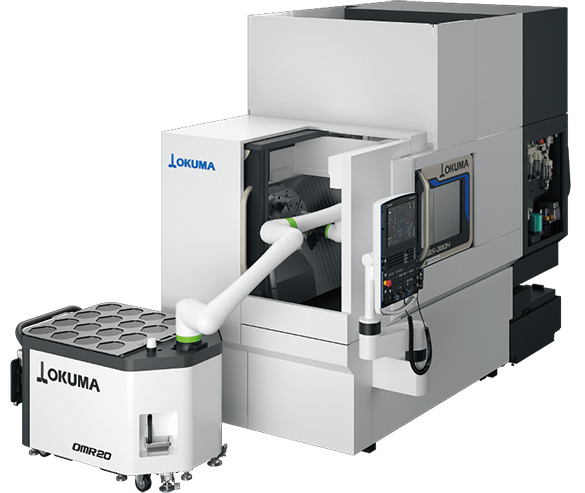

轻松实现紧凑型自动化

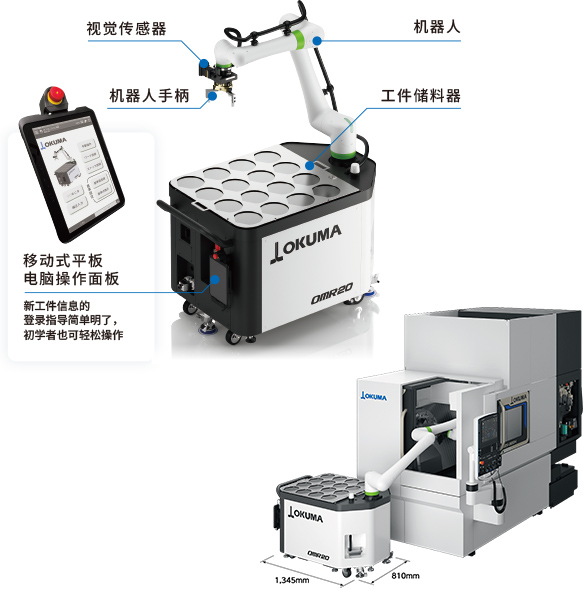

配备“移动式协作机器人OMR series”,实现多品种小批量生产的自动化。由于无需安全栅栏,机器人可在工厂内自由移动,根据繁忙状态灵活进行自动化作业。加工设备的切换可在4.5分钟内完成,大幅度缩短加工时间。此外,没有复杂的教学与编程,无需专业知识和技能即可轻松操作机器人。可在单机操作区域内安装,实现紧凑型自动化。

移动式协作机器人OMR series

稳定运行消除切屑故障,实现长期稳定运转

革新性的机械结构可防止设备内切屑堆积

革新性的机械结构可防止设备内切屑堆积

防止切屑堆积的内部防护罩结构

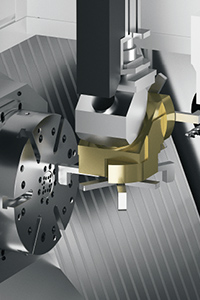

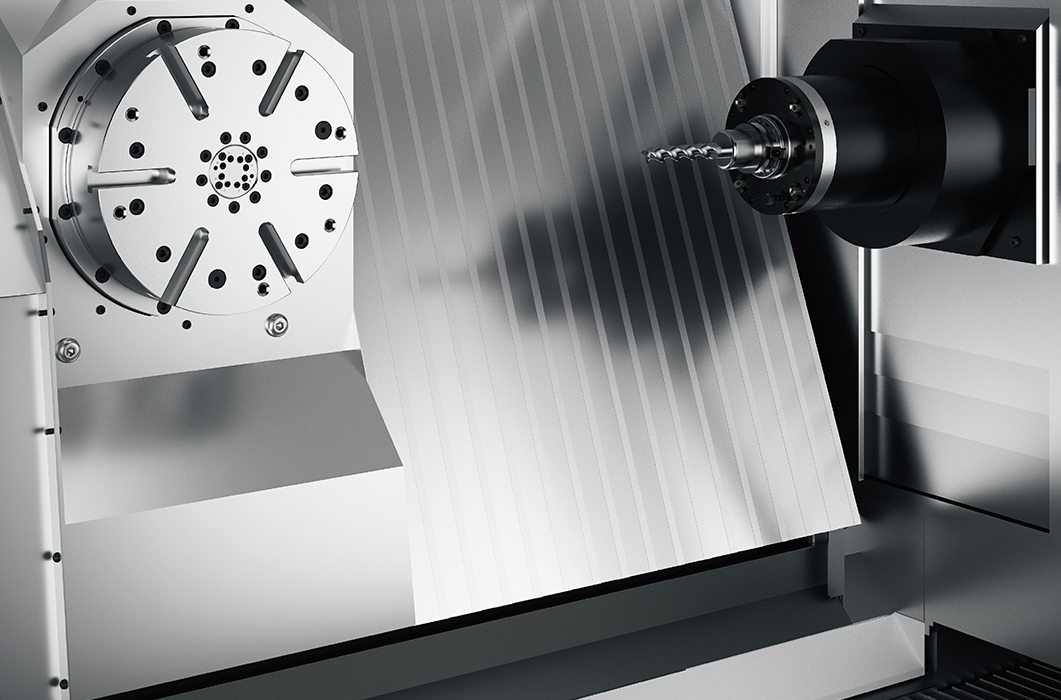

通过扩大工作台周围及下方不锈钢护罩的倾斜角度(最大角度81°),防止切屑堆积。

防止切屑堆积的内部防护罩结构

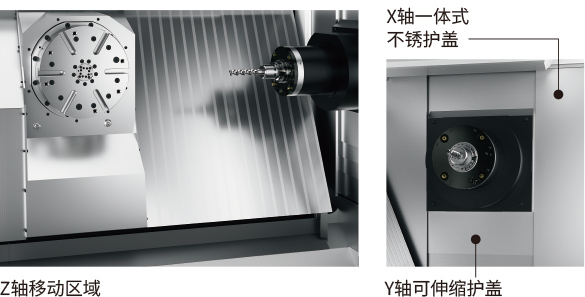

消除了Z轴移动区域切屑的卡滞。此外,采用X轴不锈钢一体式护盖和Y轴低凹设计的可伸缩护盖,形成平坦的机内盖板结构,防止切屑堆积。

Z轴移动区域 X轴一体式不锈护盖 Y轴可伸缩护盖

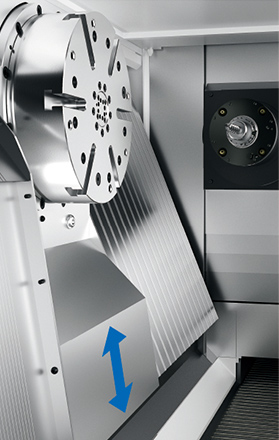

通过全中心槽结构和垂直面工作台,实现从整个加工区域的切屑排出。

通过全中心槽结构,大幅提升切屑处理能力。垂直设置的工作台使切屑直接落到加工点下方的机内排屑器上,避免堆积在工件或工作台上并顺畅排出机外。不受切屑影响,实现稳定长时间连续加工。

通过全中心槽结构和垂直面工作台,实现从整个加工区域的切屑排出。

高生产率 兼具紧凑性的同时实现强力切削

减少无效时间,高效切削的紧凑型设备

标配的强力No.40主轴,可充分加工钢材部件

标配为No.40尺寸强力主轴,即使是钢材部件也能轻松加工,紧凑型设备同样实现强力切削。

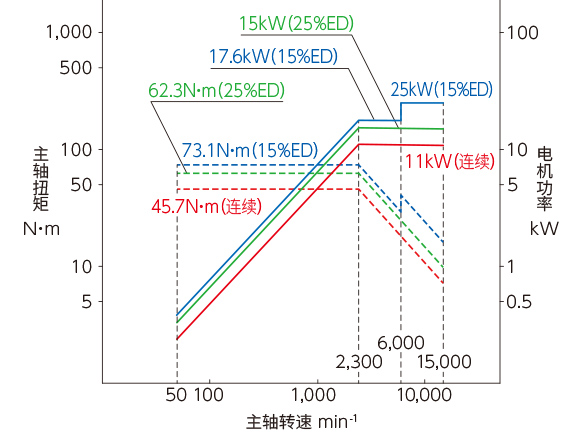

标准主轴No.40
主轴转速

15,000min-1

最大功率

25/11kW(15%ED/连续)

最大扭矩

73.1N・m(15%ED)

标配的强力No.40主轴,可充分加工钢材部件

高速运转缩短非切削时间

标准配备缩短非切削时间“电动ATC刀库门”

电动ATC刀库门

缩短ATC刀库门开闭时间
通过刀库门与更换臂的同步控制缩短刀具更换时间

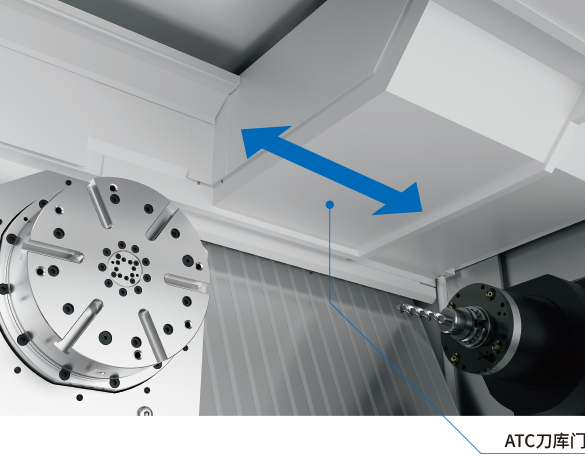

标配的“电动ATC刀库门”可精准把握刀库门位置,同步控制刀库门与交换臂,消除无用动作,缩短换刀时间。此外,避免气动式的冲击力问题,实现稳定的设备运行。

ATC刀库门运行时间

0.4

标准配备缩短非切削时间“电动ATC刀库门”

进给轴(X、Y、Z轴)

快速进给速度

X、Y轴 50m/min
Z轴 60m/min

快速进给速度
(最大)

1.0G

工作台(A轴)

快速进给速度

50m/min Z轴 60m/min

A轴分度精度/重复定位精度

±3秒 / 2秒
0.001°分度

非切削時間の短縮「電動式ATCシャッタ」を標準装備

基本信息

项目 单位 MS-320H
移动量 X轴移动量(立柱左右) mm 250
Y轴移动量(主轴头上下) mm 250
Z轴移动量(工作台前/后) mm 570
工作台 工作台尺寸 mm ø320
最大承载重量 kg 100
最大承载工件尺寸 mm ø500×400
主轴 主轴转速 min⁻¹ 15,000
主轴锥孔 7/24锥度 No.40 [HSK-A63]
进给速度 快速进给速度 m/min X、Y、Z:60
主电动机 主轴用电机 kW 25/11 (15%ED/连续)
ATC 刀柄型式 MAS403、BT40 [HSK-A63]
拉钉型式 MAS2 [MAS1、CAT、DIN、JIS]
刀库容量 10 [24]
机床尺寸 机床高度 mm 2,630
占地面积 宽×长 mm 1,580×3,120
机床质量 kg 7,000
数控装置 OSP-P500M

[ ]是特殊规格
