5轴数控立式加工中心 MU-V series

视频阅览产品/技术信息

MU-V series
MU-V series
依靠融合了“机、电、情、知”的机床设计,实现兼备高加工精度、加工能力、还具有良好的操作性的5轴加工机。
机床3D动画(机床外观)
机床3D动画(机床外观)
MU-6300V的3D外观动画。有助于您了解机床的规模尺寸和占地空间。
空间精度的革新

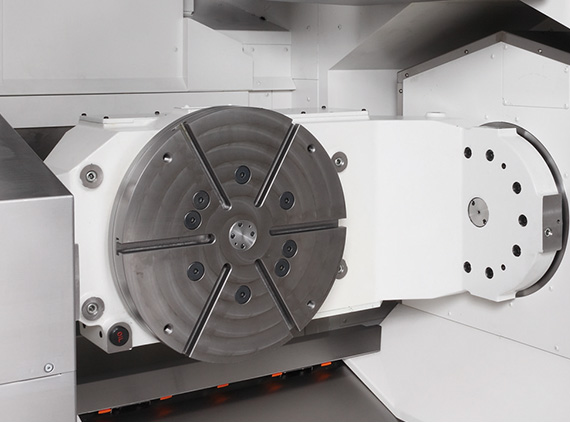

具有高刚性的耳轴工作台,支撑着高精度5轴加工

依靠5轴加工的高随动性,实现高质量的加工表面

●两端支撑的高刚性耳轴工作台

●依靠滚珠丝杠的冷却装置(标准规格),在确保高精度的同时实现高随动性

实现高精度5轴加工的分度精度(MU-5000V 实测值)

●分度精度

  • ・A轴分度精度/分度复位精度: ±0.68秒/±0.40秒
  • ・C轴分度精度/分度复位精度: ±0.78秒/±0.14秒

●高速动作

  • ・A轴/C轴 90°夹紧/放松分度时间: 1.0秒/1.2秒
具有高刚性的耳轴工作台,支撑着高精度5轴加工
擅长切削的5轴加工机
突破5轴加工机的极限
以令人惊叹的加工能力完成高效率加工
MU-5000V、MU-6300V 实测值([ ]:MU-6300V时)

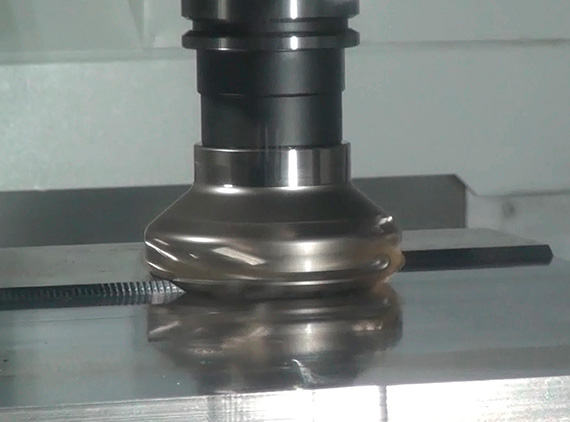

  • 面铣加工能力:504cm3/min(S45C)

    ●ø80面铣刀 8刃(涂层)

    • 主轴转速:895min-1
    • 切削速度:225m/min
    • 进给速度:2,250mm/min
    • 切削宽度×切深:56×4mm
    ●ø80面铣刀 8刃(涂层)

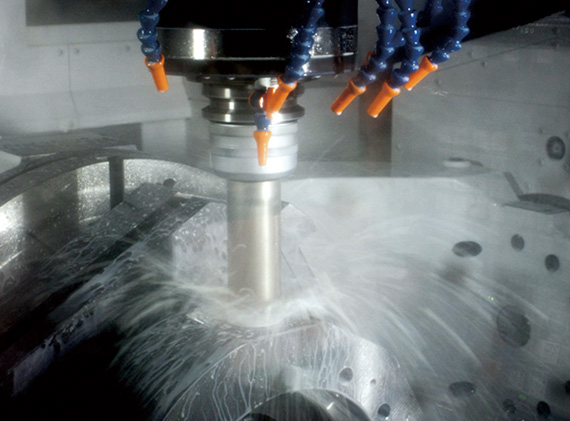

  • 立铣加工能力:672cm3/min(S45C)

    ●ø20粗加工立铣刀 7刃(硬质合金)

    • 主轴转速:4,000min-1
    • 切削速度:251m/min
    • 进给速度:4,800mm/min[2,800mm/min]
    • 切削宽度×切深:7×20mm[12×20mm]
    ø20粗加工立铣刀 7刃(硬质合金)
可与车床媲美的车削能力实现工序集约
车削加工能力:3mm2(S45C)
  • 加工直径:ø164mm[ø250mm]
  • 切削速度:130m/min (工作台转速:252min-1
  • 进给速度:0.6mm/rev
  • 切深:5mm

※登载的数据为实绩值,由于规格、刀具、加工条件等的不同,所得数据可能与登载的数据不同。

可与车床媲美的车削能力实现工序集约

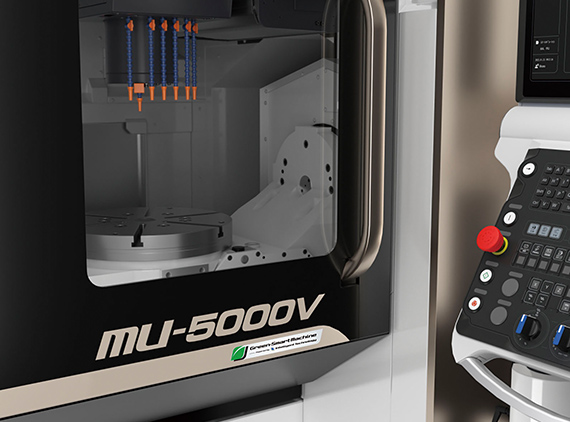

5轴加工追求的良好的能见性和可操作性
到达加工区域非常方便
    • 更换工装、加工时易于确认刀尖的机床结构

      ●考虑作业性的工作台、主轴、操作面板的优化布局

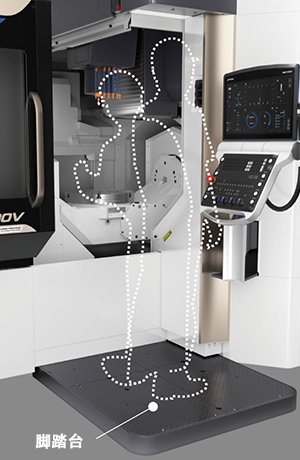

    • 便于作业的脚踏台

      ●无需在意脚下的宽大脚踏台可消除作业紧张状态

    • 加工室内可视性良好的大型窗

    • 更换工装、加工时易于确认刀尖的机床结构
    • 便于作业的脚踏台
确保宽大的加工范围,
在耳轴处于分度状态下换刀
工作台呈各种角度倾斜状态下,刀具也可到达工件端,可进行广范围的5轴加工。由于可在耳轴处于分度状态下进行换刀,因此可实现循环时间的削减及加工精度的提高。

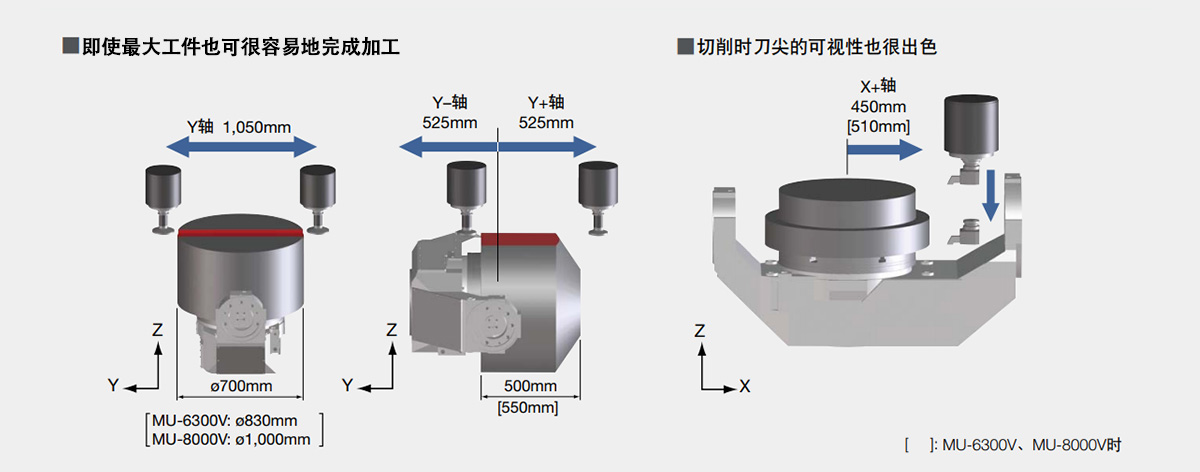

即使最大型工件也可很容易地完成加工

基本信息

项目 单位 MU-5000V MU-6300V MU-8000V
工作台尺寸 mm ø500 ø630 ø800×630宽
主轴转速 min-1 10,000、6,000 10,000、6,000 10,000、6,000
刀库收纳数量 32 32 32
主轴电机功率 kW 11/7.5(10分/连续) 11/7.5(10分/连续) 11/7.5(10分/连续)
机床尺寸
(W×D×H)
mm 3,995×2,750×3,435 4,850×2,990×3,525 5,280×2,990×3,625
展开规格   L L L

※L:车削规格
