シャフト研削加工の効率アップ

研削盤省段取パッケージ

シャフト研削加工に役立つ機能を
パッケージ化!
全外径を高精度に寸法管理、
段取替えの手間を徹底的に削減。

オークマ独自のパッケージで、シャフトワークの研削加工の
効率を向上させます。

多段外径加工の寸法管理を実現

広範囲定寸装置をNC位置決めすることで、測定位置、測定径をプログラムで自動変更可能です。
多段外径ワークの省段取・高精度加工を実現します。

広範囲定寸装置をNC位置決めすることで、測定位置、測定径をプログラムで自動変更可能です。

ワンチャッキングで全外径加工を実現

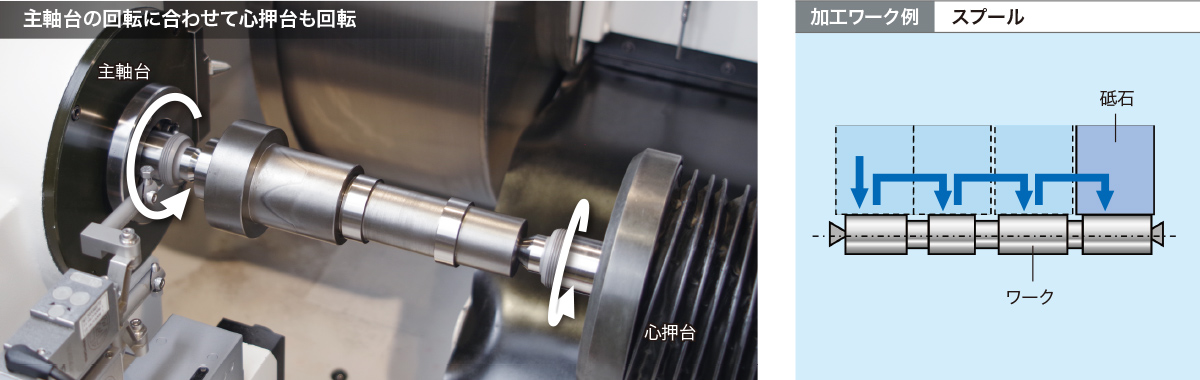

主軸台と心押台の両側駆動によるセンタ穴摩擦ドライブでドライブ冶具が不要となります。
ドライバの段取替えが必要なく、反転作業なしで全外径を加工できるので省段取・工程結合が可能です。

主軸台と心押台の両側駆動によるセンタ穴摩擦ドライブでドライブ冶具が不要となります。

長さ違いのワークを無段取で支持可能

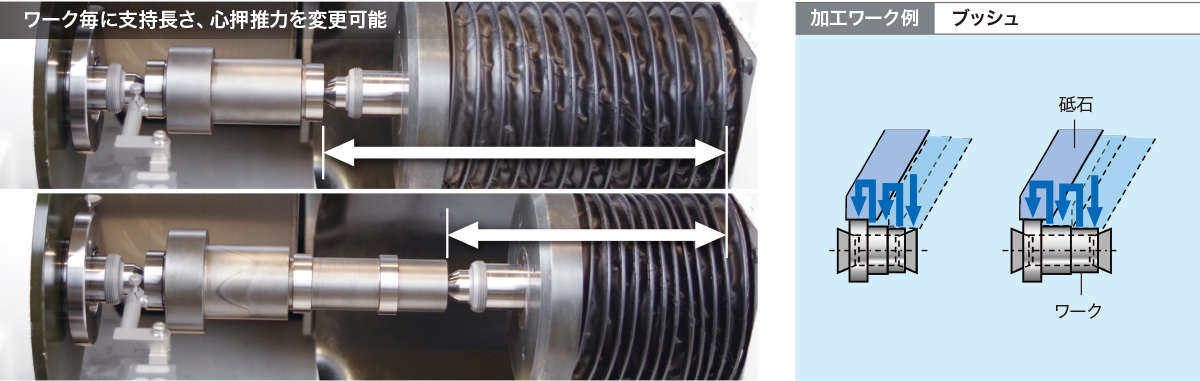

NC心押機能でワーク支持長さ、心押推力をプログラムで自動変更可能です。
ワーク長さの違いによる心押台本体の移動や推力調整が不要になり、省段取を実現します。

NC心押機能でワーク支持長さ、心押推力をプログラムで自動変更可能です。

パッケージ内容

両側駆動仕様

  • 心押ストローク
    170mm(NCにて任意設定)
  • 心押推力
    500~5,000N(NCにて任意設定)
  • ワーク回転速度
    MAX 1,000min-1

NCツーリング台+広範囲定寸装置

  • 定寸移動範囲
    ワーク全長(NCにて任意設定)
  • 定寸作用径
    切り欠きなし最大径差 ø40mm
    切り欠きあり最大径差 ø25mm

対応機種

GP25W、GP26W、GA25W、GA26W(センタ間距離 400、650mm)

※計測・加工できるワークには制限が生じる場合があります。
